Ho acquistato questa penna cedendo alla curiosità tecnologica, perché in realtà non rientra molto nelle mie corde.

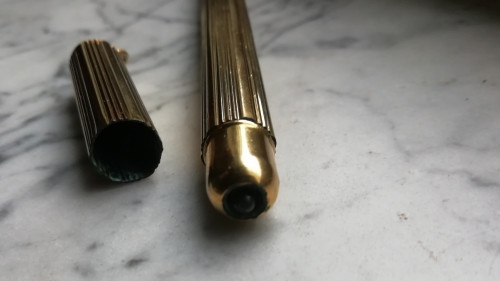

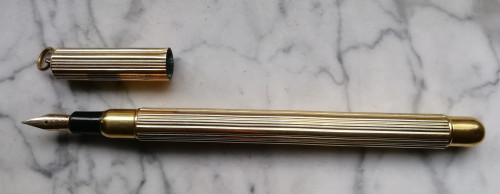

È un contagocce in combo con un portamine telescopico, laminato, probabilmente placcato oro, senza alcuna traccia di sorta di marchi o punzoni.
La linea, soprattutto quella della minuscola sezione, ricorda un po' quella delle Swan.

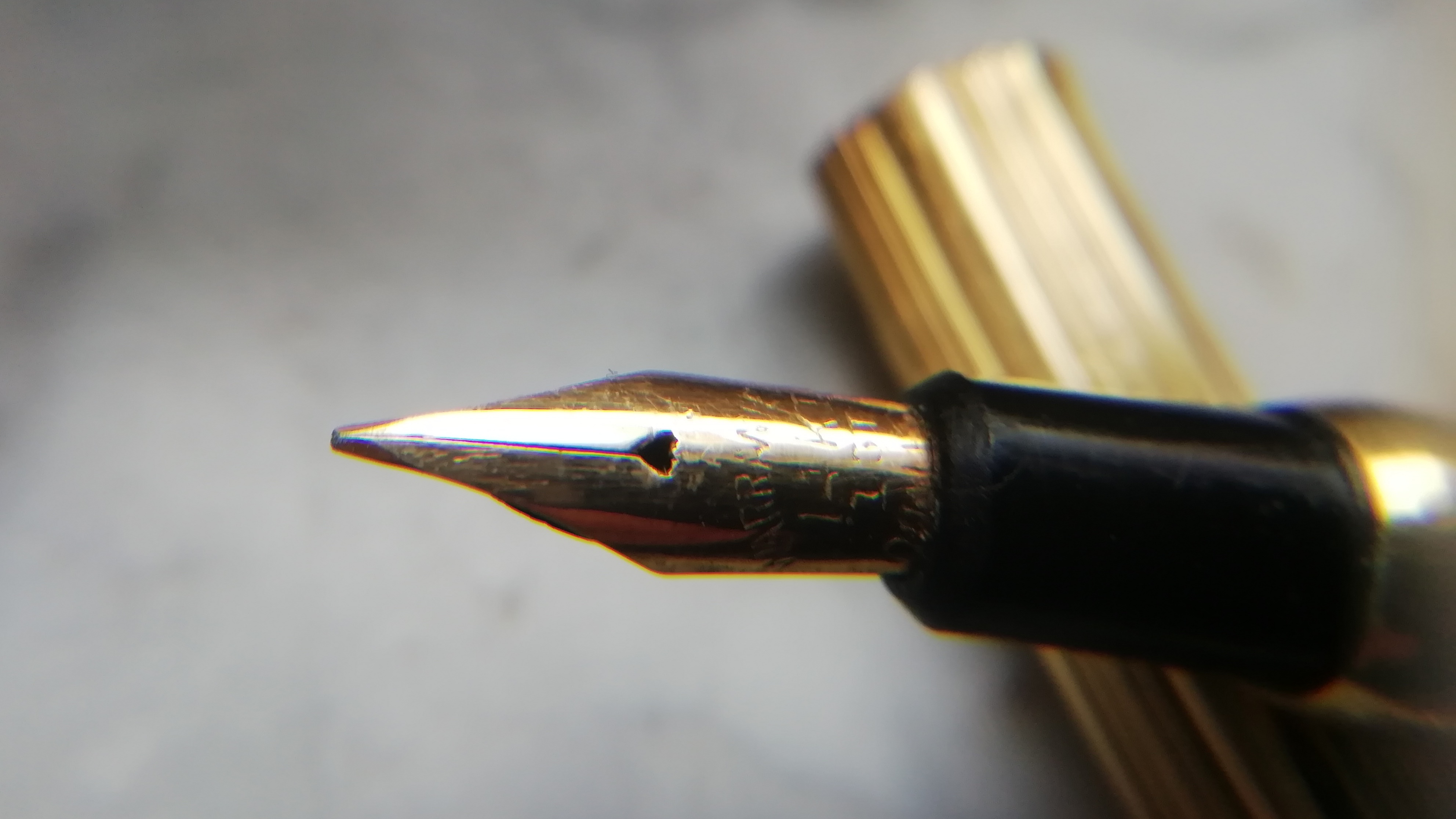

Il pennino è un generico warranted quality 14 carati, extra flessibile.
Insomma, niente che possa suggerire origine e datazione, anche se immagino si possa supporre sia degli anni 30 del secolo scorso.

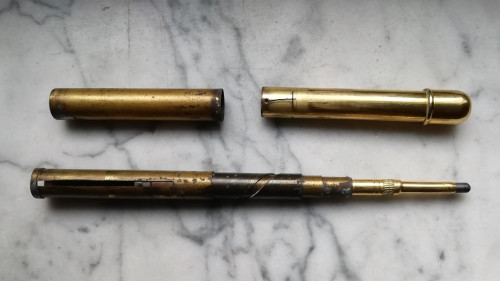

Il meccanismo della matita deve probabilmente essere un po' lubrificato ma funziona.

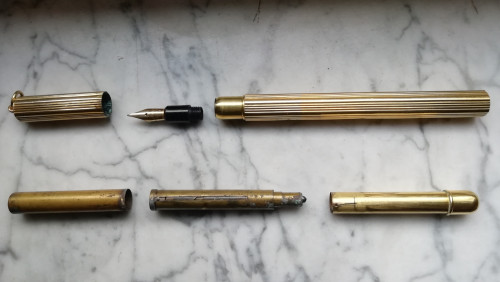

Quello che non sono riuscita a capire è come comporre tra di loro le tre parti, cioè il meccanismo telescopico, il tubo di ottone e il bussolotto forato (quello che funge da fondello alla penna).
Su questo ultimo pezzo ci sono anche tre particolari intagli che non ho capito a cosa debbano servire.
Se qualcuno avesse delucidazioni in merito ne sarei davvero molto felice.

Molto bella complimenti.
Per altro sulla matita non posso aiutarti, però la prima cosa lubrificherei il meccanismo.

Grazie. Devo dire che, avendo un costo contenuto, l'ho presa colta un po' da un raptus per scoprire cosa nascondeva in quel fondello.
Secondo te va bene un normalissimo wd40, o della paraffina liquida, o ci vuole qualche cosa di più specifico?

Bello, è un genere di oggetto che a me piace molto: in questo mio vecchio post ci sono un paio di portamine smontati: viewtopic.php?t=14541

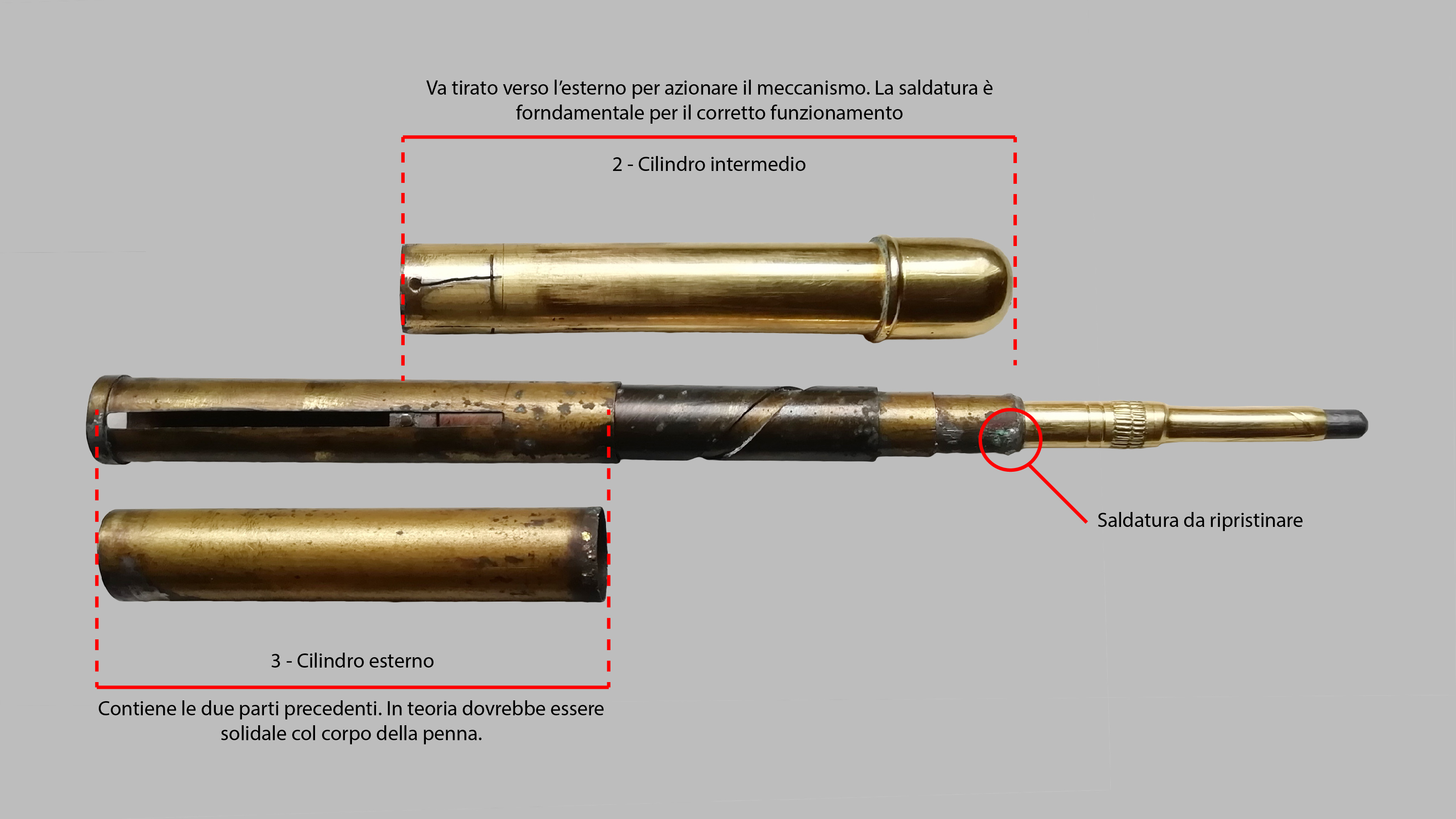

Per quanto riguarda il tuo, credo che abbia che ci sia da rivedere qualcosa: in primo luogo credo vada ripristinata la saldatura che rende solidale parte del meccanismo interno con il cilindretto dorato. Mi ha sorpreso molto che tu sia riuscita a separare il tutto: generalmente una delle estremita è fissata molto tenacemente al corpo della penna/matita.
Il WD40 pulisce, sgrassa, penetra a fondo e elimina l'ossido ma non è un lubrificante eccezionale: io mi sono sempre trovato meglio col grasso siliconico

Caspita, grazie!
Il tuo schema è perfetto.
Avevo in effetti visto le due saldature, quella sulla sommità della matita e quella sul cilindro esterno. In realtà se ne vede una anche alla base della matita.
Non ho dovuto fare fatica perché qualcuno prima di me aveva già estratto il tutto , ma evidentemente non aveva saputo ripristinarlo.
Non credo sarà facile ripristinare quelle saldature... peró posso innanzitutto pulire e lubrificare seguendo anche i tuoi consigli.

Una curiosità: mi sai spiegare la funzione di quei particolari intagli sul fondo del cilindro intermedio? Sono relazionati alla punteria della camma più esterna?

Esme ha scritto: ↑martedì 9 novembre 2021, 19:51
Avevo in effetti visto le due saldature, quella sulla sommità della matita e quella sul cilindro esterno. In realtà se ne vede una anche alla base della matita.
Non ho dovuto fare fatica perché qualcuno prima di me aveva già estratto il tutto , ma evidentemente non aveva saputo ripristinarlo.
Non credo sarà facile ripristinare quelle saldature... peró posso innanzitutto pulire e lubrificare seguendo anche i tuoi consigli.

In effetti mi aspettavo una saldatura pure alla base: dovendo tirare verso l'esterno una delle due estremità, l'altra dev'essere ben salda. A quanto ho capito riparare una saldatura non è complicato, ma io ancora non ho provato per mancanza di attrezzatura.

Esme ha scritto: ↑martedì 9 novembre 2021, 19:51 Una curiosità: mi sai spiegare la funzione di quei particolari intagli sul fondo del cilindro intermedio? Sono relazionati alla punteria della camma più esterna?

Bella domanda, non sembrano particolarmente regolari ma neppure degli strappi nel metallo. Il cilindretto "esterno" è perfettamente liscio all'interno? Grazie

Mi pare di sì, domani con la luce migliore controllo.
Gli stessi identici intagli li ho visti in foto anche su altri portamine telescopici, quindi ne ho dedotto che uno scopo lo debbano avere.

A meno che non sia stato un copia-incolla madornale d'antan!

Esme ha scritto: ↑martedì 9 novembre 2021, 18:17 Insomma, niente che possa suggerire origine e datazione, anche se immagino si possa supporre sia degli anni 30 del secolo scorso.

Penso ci possa stare anche il decennio precedente.

Simone

piccardi ha scritto: ↑martedì 9 novembre 2021, 21:27 Penso ci possa stare anche il decennio precedente.

Ah, caspita.
Dallo stato generale propio non si direbbe, all'inizio avevo quasi il dubbio si trattasse di una sorta di imitazione successiva.
Giusto il pennino così flessibile, senza iridio mi sembra, e il tipo di alimentatore mi hanno fatto supporre fosse veramente datata.
I suoi propietari l'hanno trattata bene.
L'unico problema che rilevo è la scarsa tenuta del cappuccio.
Peccato non sia marchiata.

muristenes ha scritto: ↑martedì 9 novembre 2021, 20:03 Il cilindretto "esterno" è perfettamente liscio all'interno?

Ho controllato, risulta perfettamente liscio.
Però mi chiedo se non manchi qualcosa: in che modo mentre si scrive la matita estesa rimane in quello stato senza ritrarsi?
Solo con l'attrito? Mi viene da pensare che quegli intagli siano per un sistema di ritenzione, magari con microcuscinetti a sfera.
Sul meccanismo più interno si nota una quarta saldatura, che individua l'impronta di un anello.
Ho provato a guardare i vari brevetti, ma non ci sono specifiche in questo senso.

Esme ha scritto: ↑mercoledì 10 novembre 2021, 16:54
Ho controllato, risulta perfettamente liscio.
Però mi chiedo se non manchi qualcosa: in che modo mentre si scrive la matita estesa rimane in quello stato senza ritrarsi?
Solo con l'attrito? Mi viene da pensare che quegli intagli siano per un sistema di ritenzione, magari con microcuscinetti a sfera.
Sul meccanismo più interno si nota una quarta saldatura, che individua l'impronta di un anello.
Ho provato a guardare i vari brevetti, ma non ci sono specifiche in questo senso.

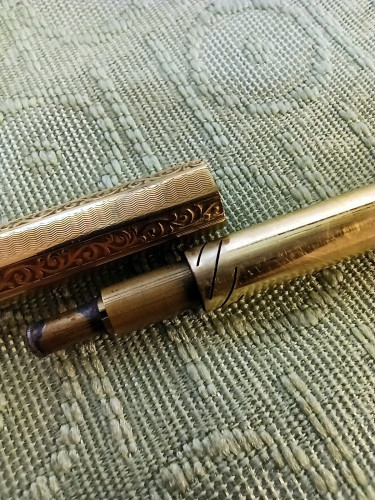

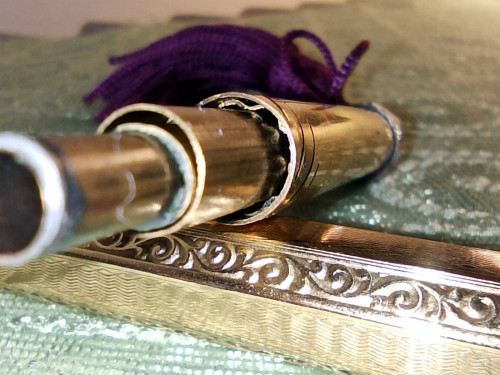

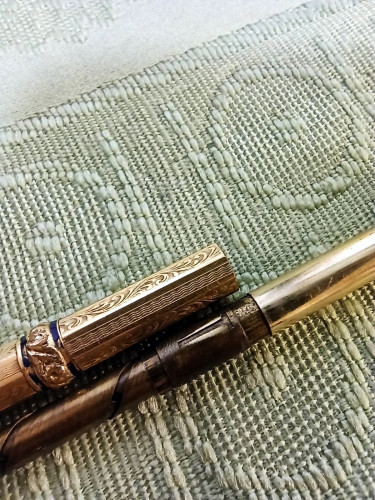

Credo che tu abbia ragione, ma non ho ancora capito cosa possa mancare. In effetti sui miei portamine telescopici sono presenti dei componenti aggiuntivi:

Magari un giorno riusciremo a scoprire il perché di quei particolari.
Nel frattempo cercando informazioni ho scoperto il mondo dei portamine telescopici gioiello.



È una china pericolosa...
