Jumbo pen

Messaggio da maxpop 55 »

La Jumbo pen è una penna giapponese degli anni 30/40 in ebanite laccata, il sistema di carica è un mistero, c'è chi dice che è una
eyedropper e chi dice che è una siringa rovesciata.
Quest'ultima ipotesi è la più probabile poichè la penna è in ebanite laccata, questa veniva effettuata dopo il montaggio, la sezione risulta sigillata al fusto, per levarla ho dovuto levare alla attaccatura della sezione la lacca con il cutter, facendo attenzione anon graffiare il fusto o/e la sezione, ho sudato freddo.
La cercavo da molto avendo fino ad ora trovato dei rottami mentre questa è perfetta, sembra mai usata.
Su un forum americano ho trovato una discusione che illustrava come caricarla:

Queste penne sono spesso pensate per essere riempite col contagocce solo perché non c'è il sigillo del pistone. Certo, possono essere caricate a contagocce, ma non è necessario. Ho discusso questo tipo di penna in Pen Repair Seconda edizione pagina 208.
Il riempimento si verifica sul tratto verso l'alto dal principio di spostamento. Il volume di inchiostro che entra è uguale al volume della canna ritirata. Per caricarla devi togliere la penna dall'inchiostro e orientarla verso l'alto. Quando l'asta viene spinta all'indietro, solo l'aria esce (a condizione che la tenuta all'estremità del fusto sia buona). Riposizionare la penna nell'inchiostro e ripetere. Ci vogliono circa 6 cicli. Anche se un po 'scomodo da riempire in questo modo, è molto efficace perché l'intero fusto può essere riempito. Un esperimento con un Onoto 6234 senza il gommino sul pistone ha dimostrato che la penna può essere riempita con più inchiostro in questo modo. Lo stesso vale per Sheaffer vac-fils.
Non ho mai trovato istruzioni con queste penne, ma sono sicuro che questo era il metodo previsto - perché altrimenti si sarebbero presi la briga di fornirla di un asta e una guarnizione all'estremità del fusto. Il cut-off dell'inchiostro è semplicemente un bonus di questo tipo di carica.

Lunghezza chiusa con cappuccio 13 cm.
Lunghezza aperta senza cappuccio 12 cm.
Lunghezza cappuccio 6,5 cm.
Lunghezza clip 4,2 cm.
Lunghezza sezione 2 cm.
Lunghezza sezione con pennino 4 cm.
Lunghezza fusto 8 cm.
lunghezza fondello 1,8 cm
Diametro max fondello 2,4 cm.
Diametro min fondello 2 cm.
Diametro fusto 2,5 cm.
Diametro cappuccio 2,75 cm.
Diametro sfasatura vicino al pennino 2 cm.
Diametro vicino al fusto 2,1 cm.
Allegati
Gli unici rottami che trovavo in giro della Jumbo
Gli unici rottami che trovavo in giro della Jumbo

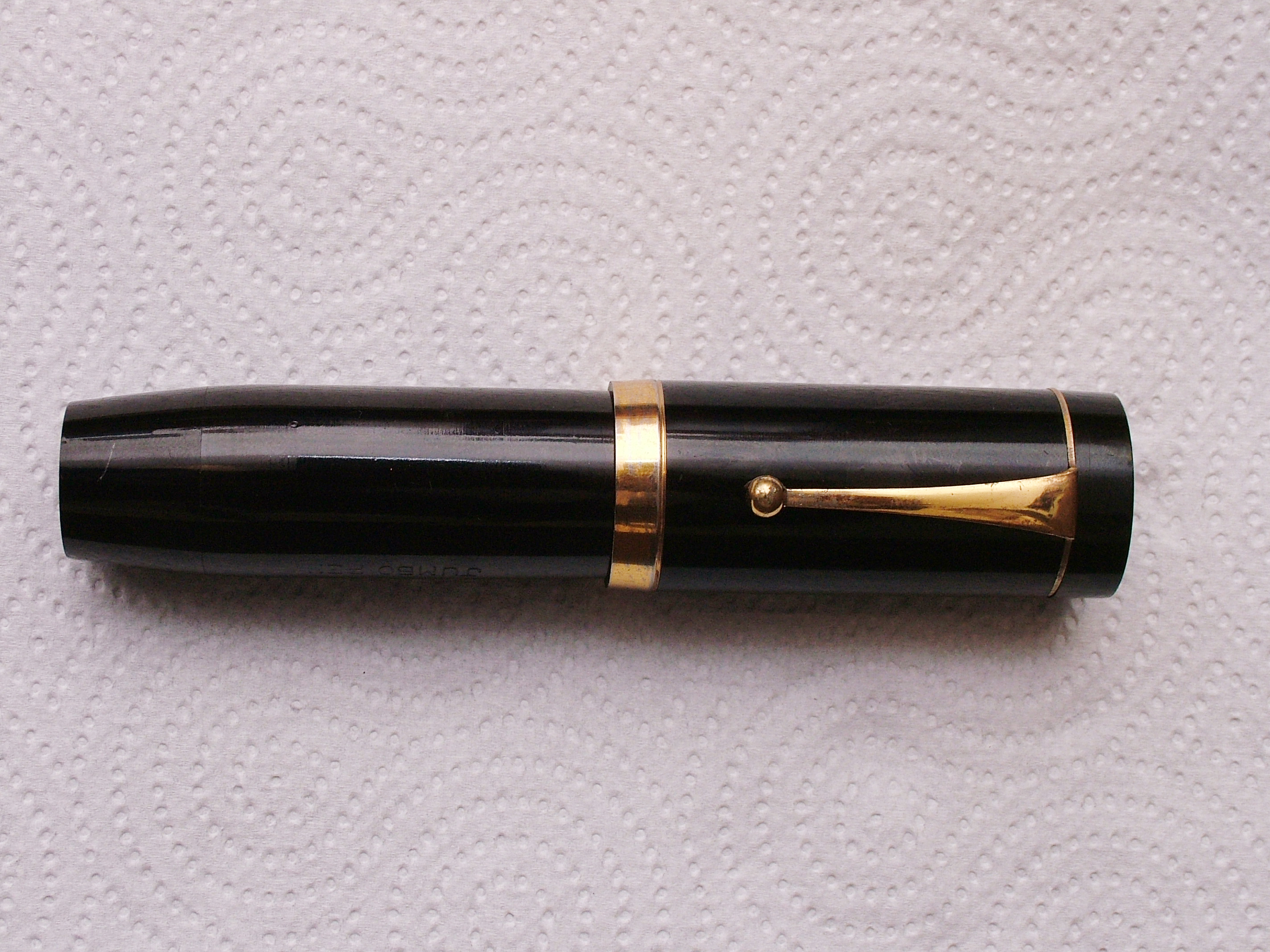

Jumbo pen chiusa
Jumbo pen chiusa

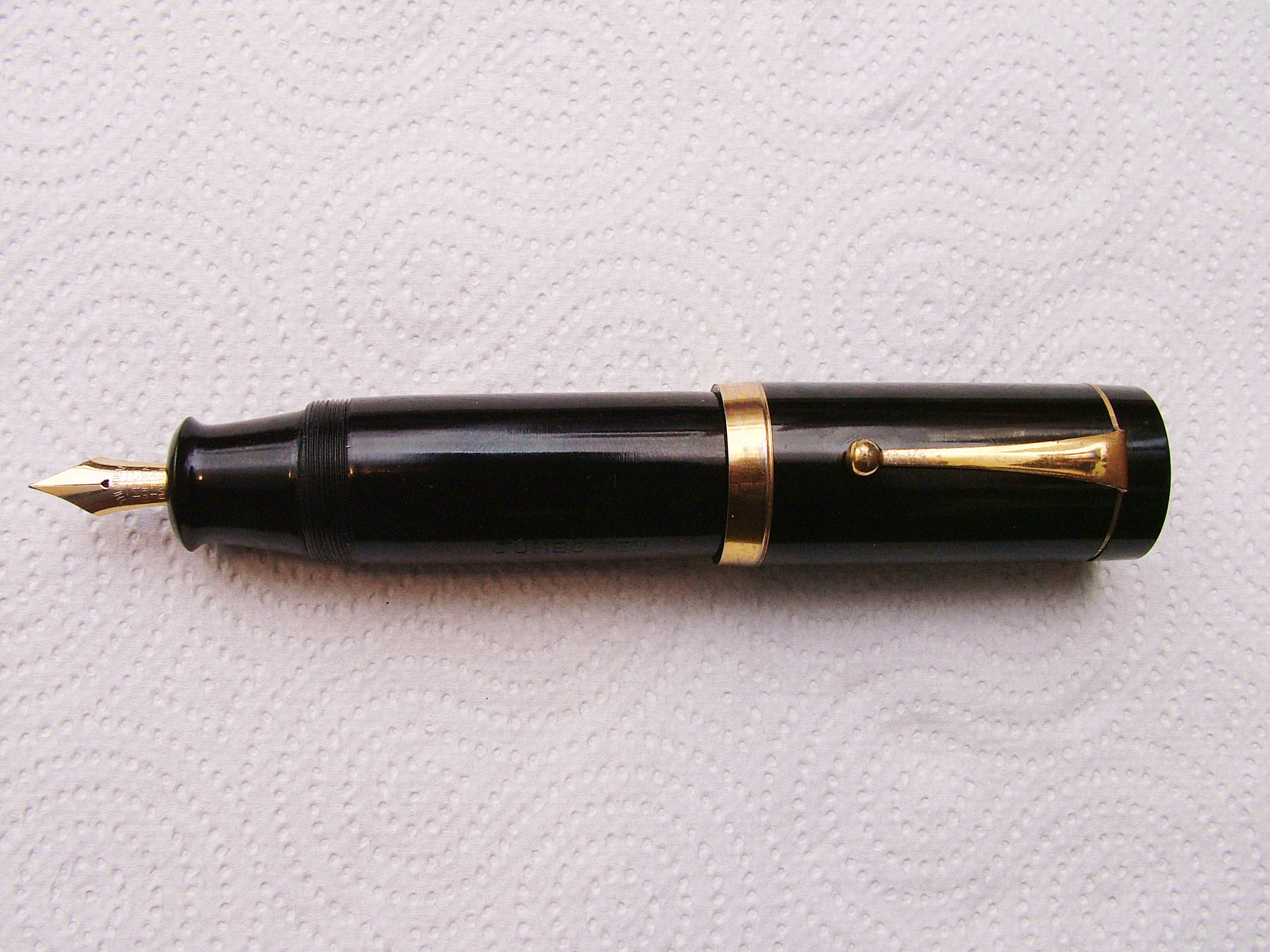

Jumbo pen aperta con cappuccio inserito
Jumbo pen aperta con cappuccio inserito

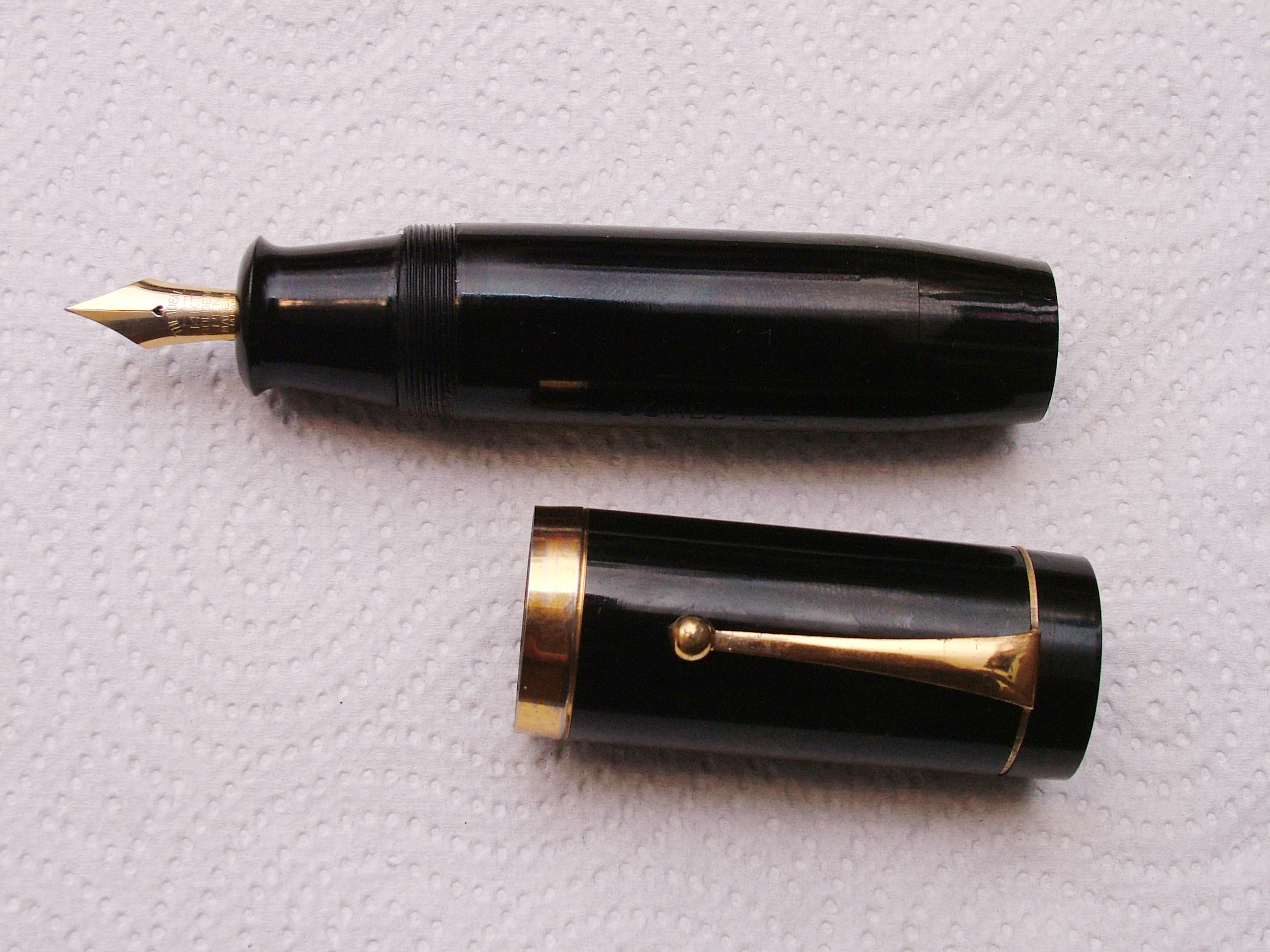

Jumbo pen aperta senza cappuccio
Jumbo pen aperta senza cappuccio

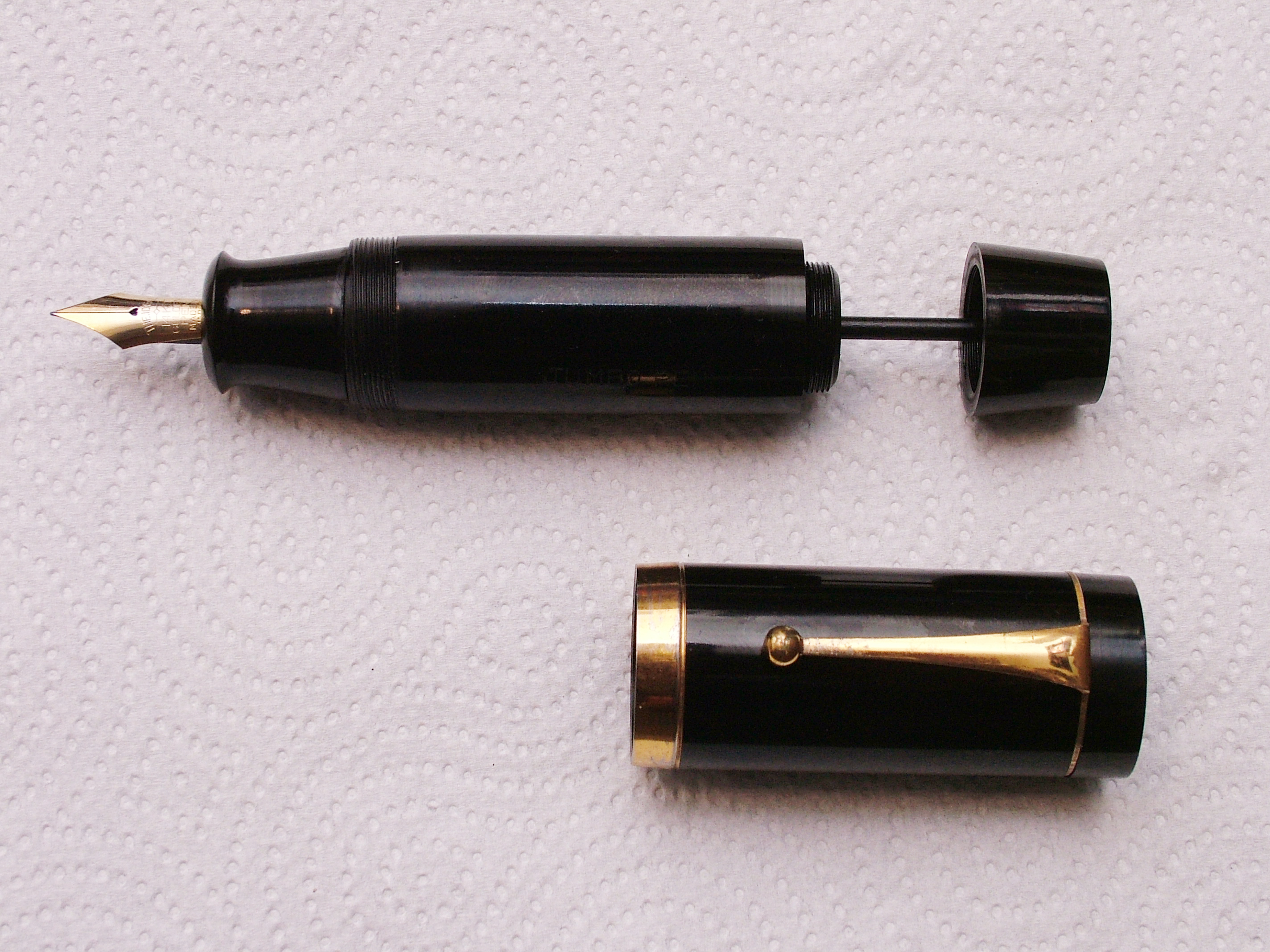

Jumbo pen aperta senza cappuccio con il fondello estratto
Jumbo pen aperta senza cappuccio con il fondello estratto

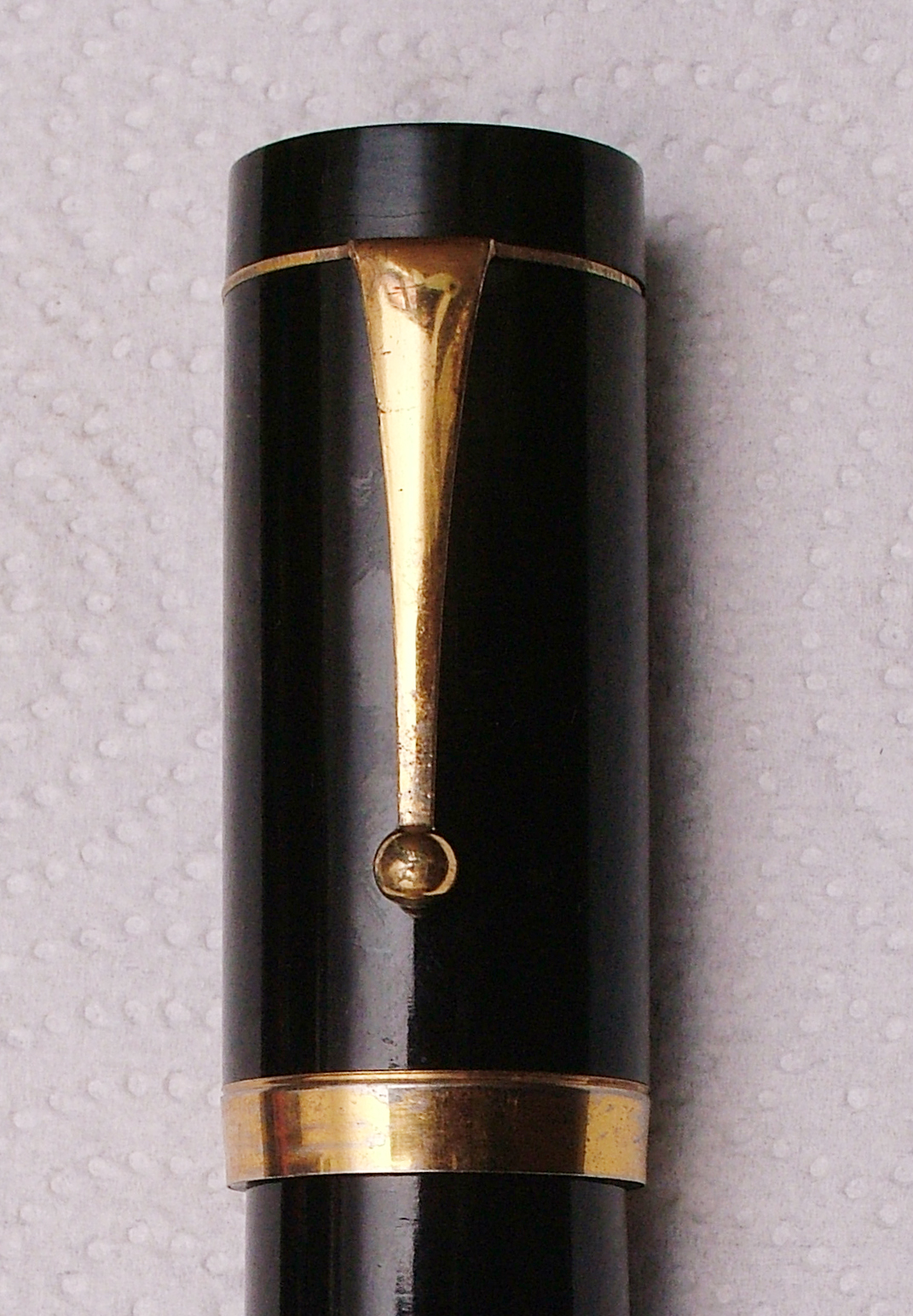

Cappuccio
Cappuccio

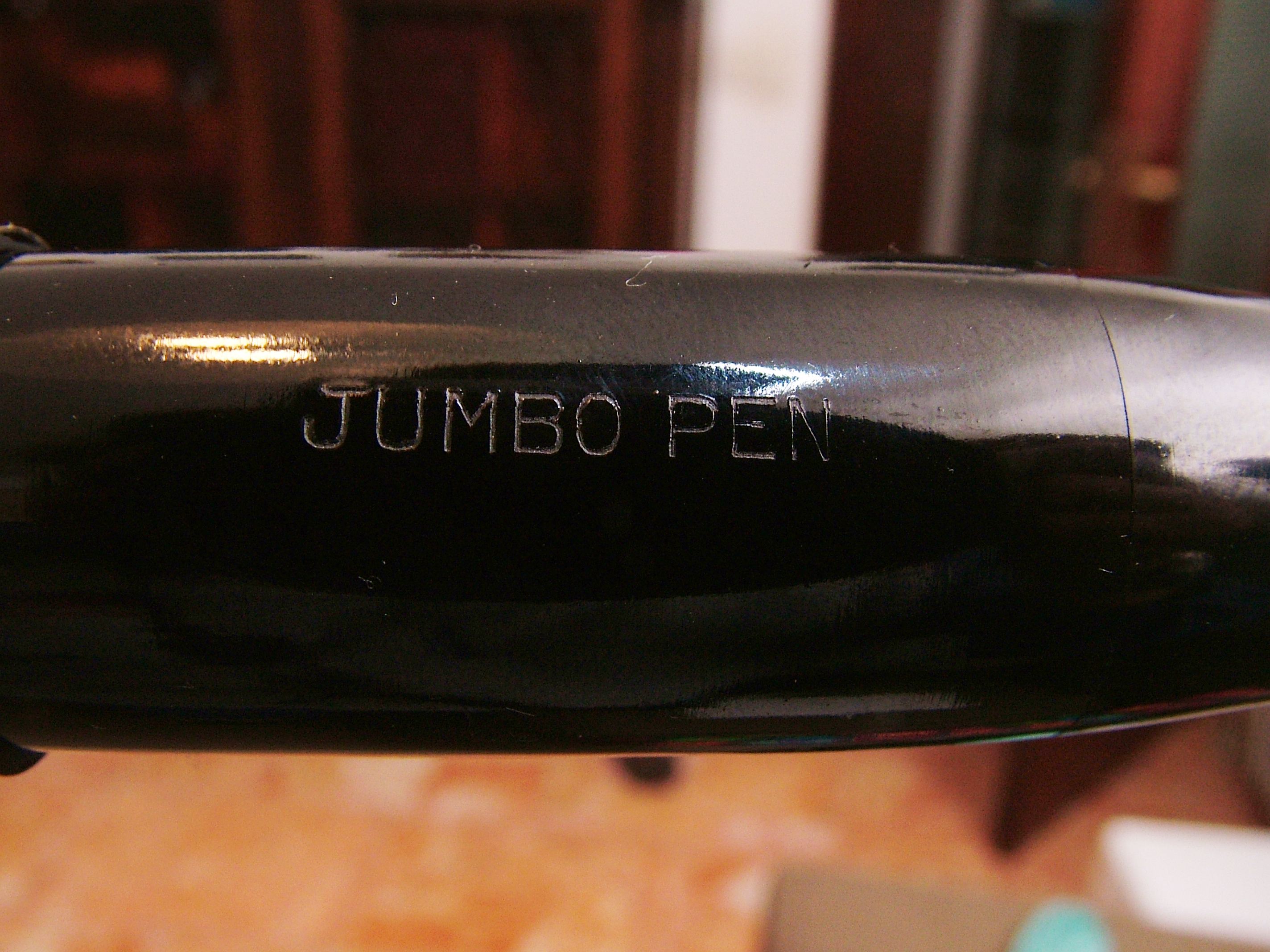

Scritta sul fusto
Scritta sul fusto

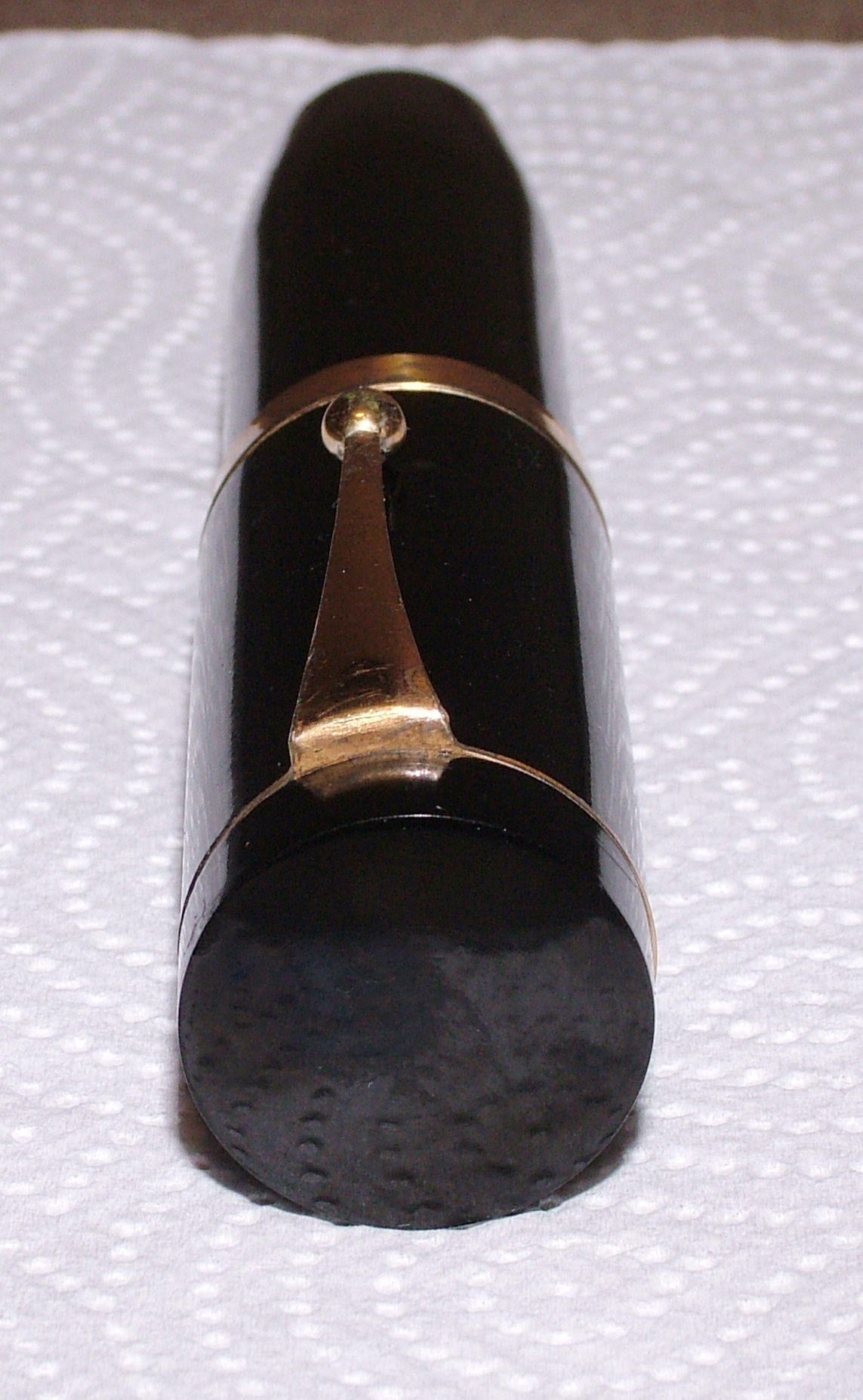

Jumbo pen vista dal cappuccio
Jumbo pen vista dal cappuccio

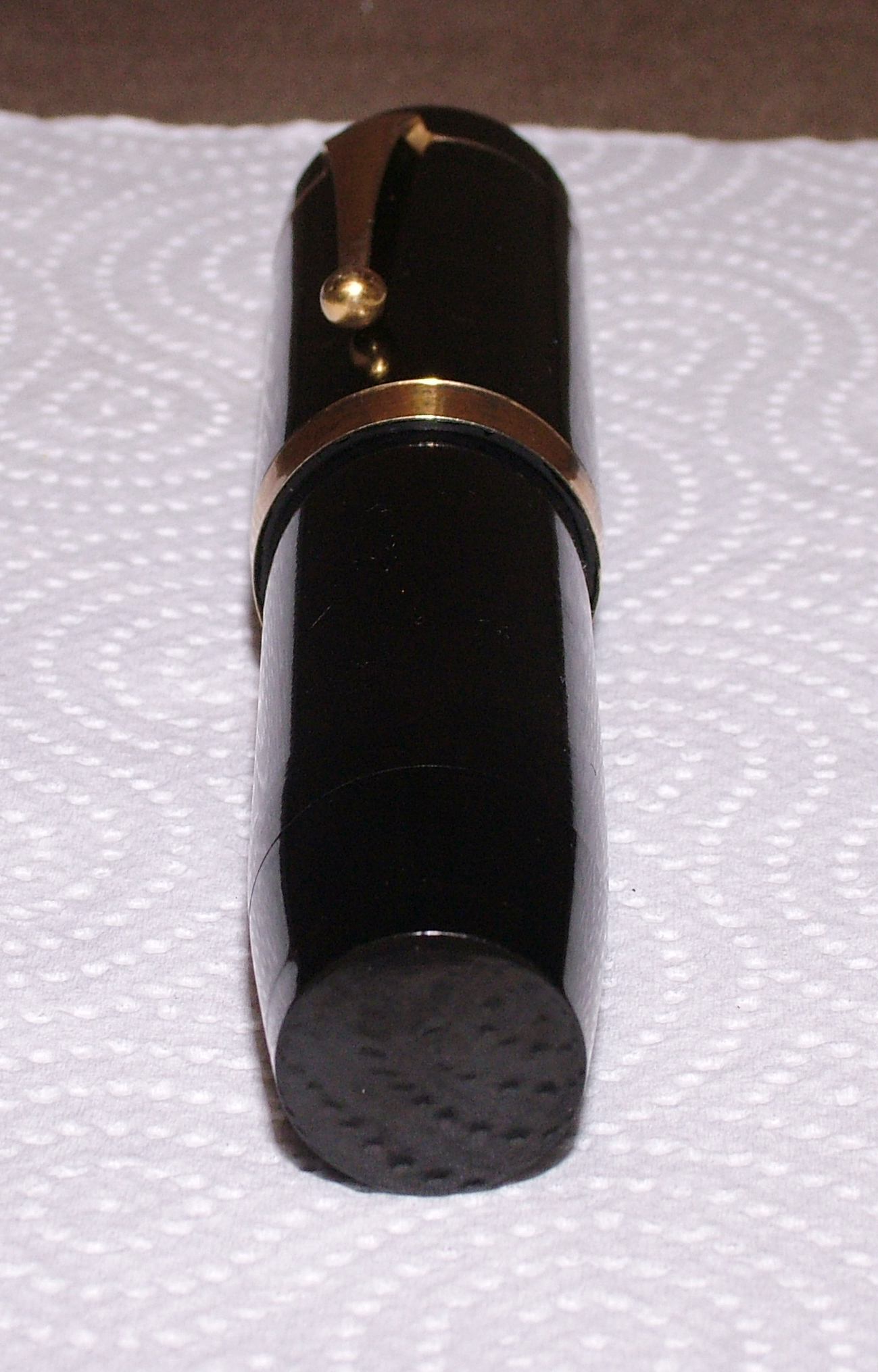

Jumbo pen vista dal fondello
Jumbo pen vista dal fondello
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Altre foto della Jumbo pen
Allegati

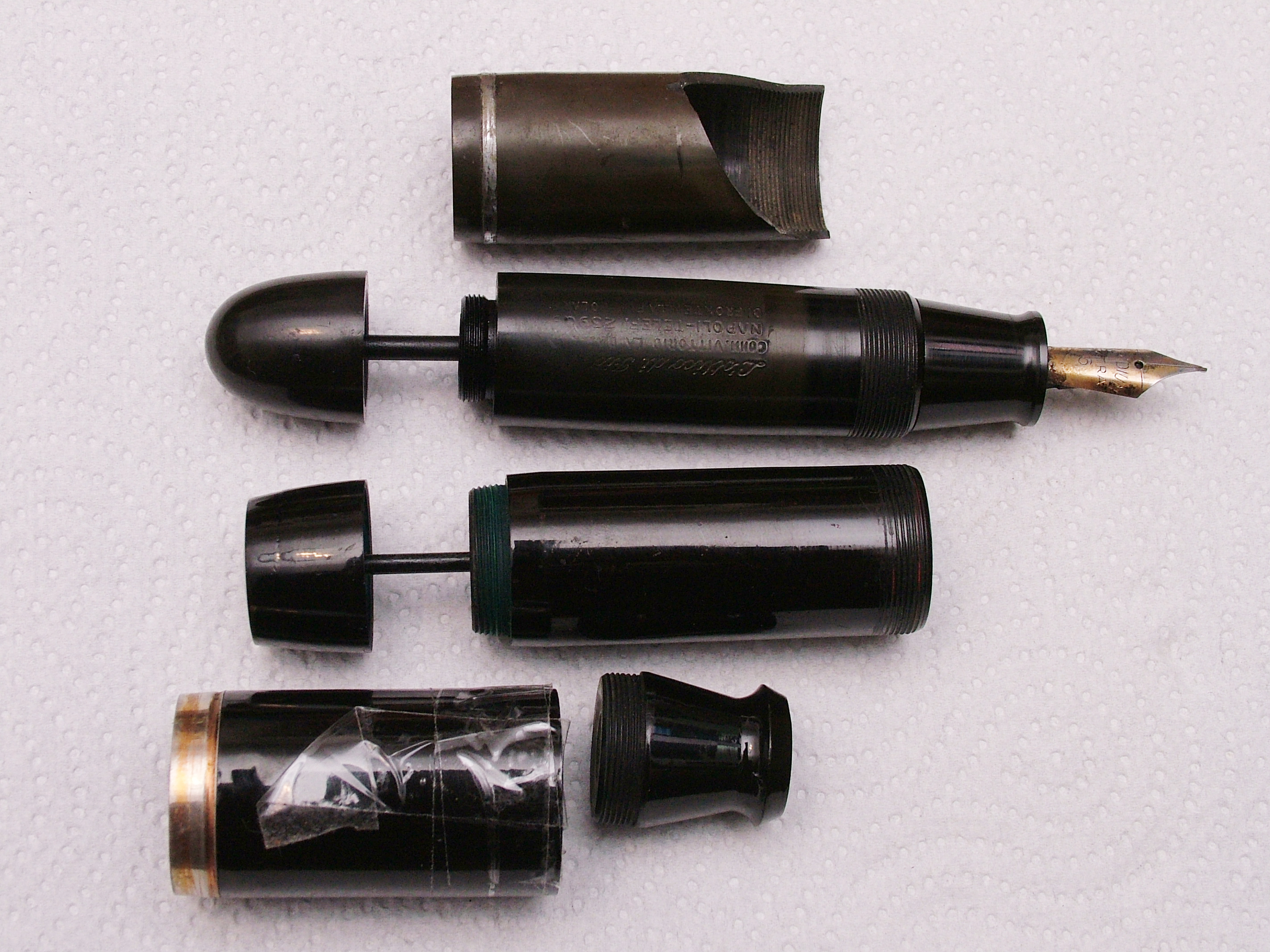

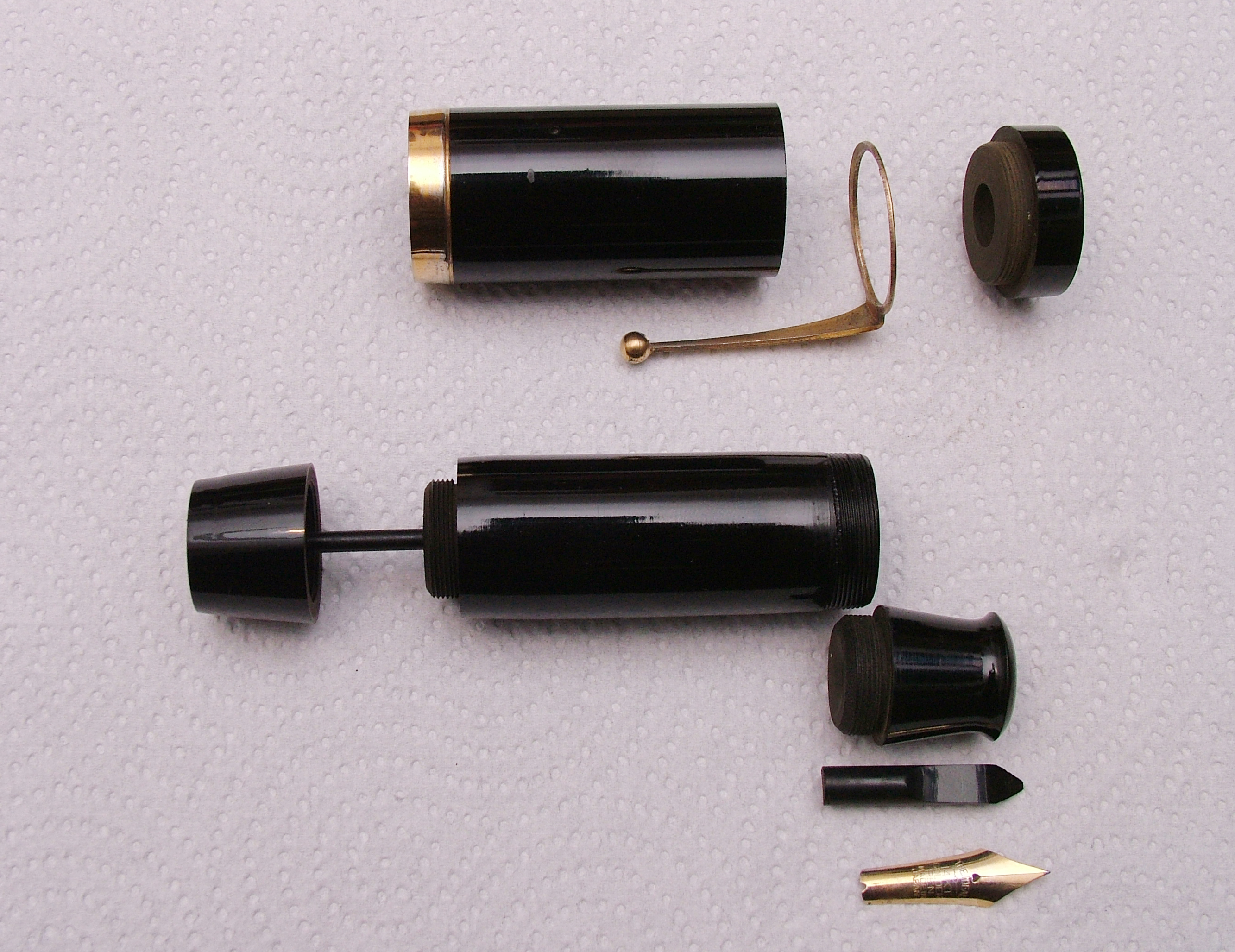

La Jumbo pen completamente smontata
La Jumbo pen completamente smontata

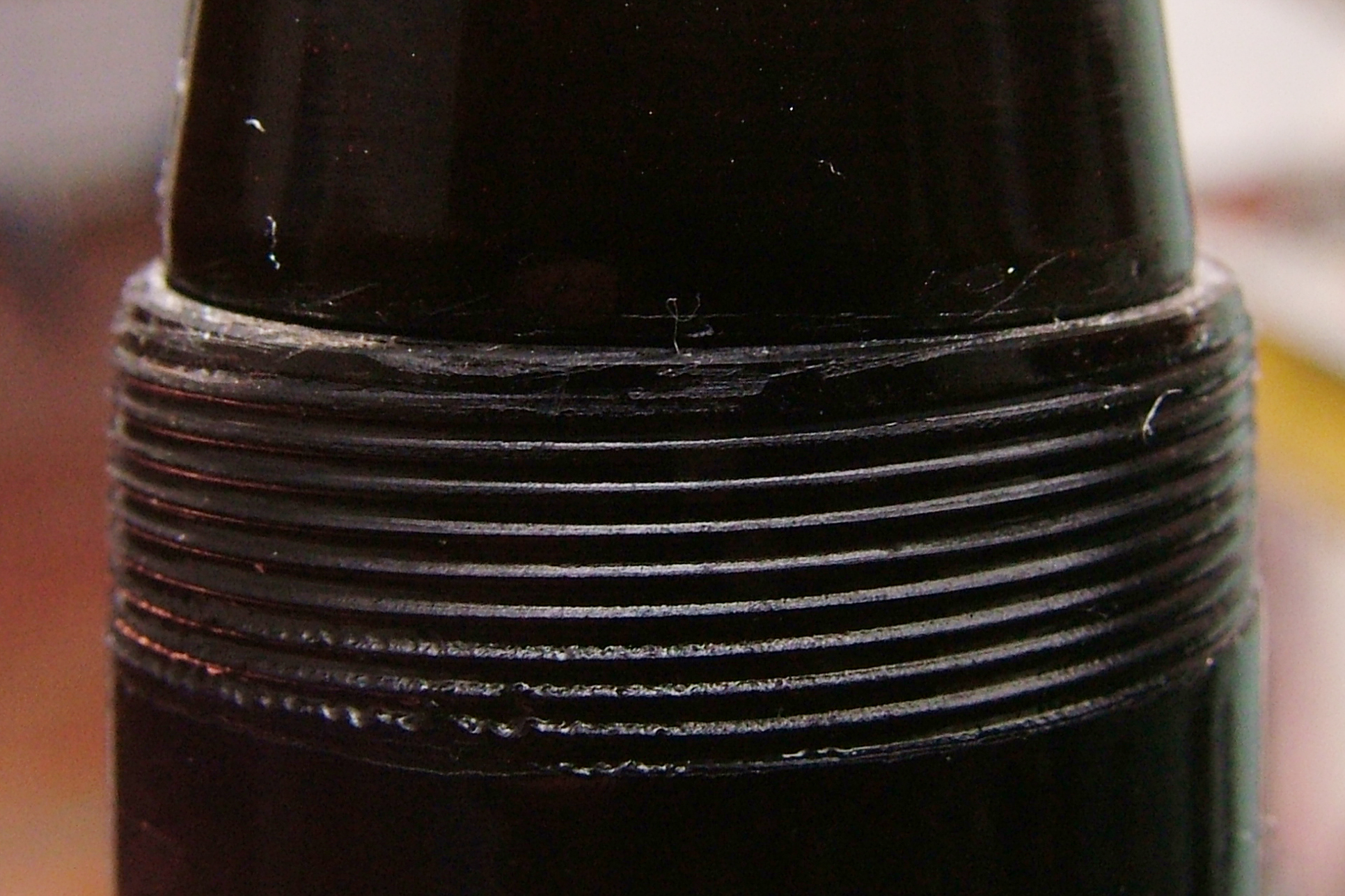

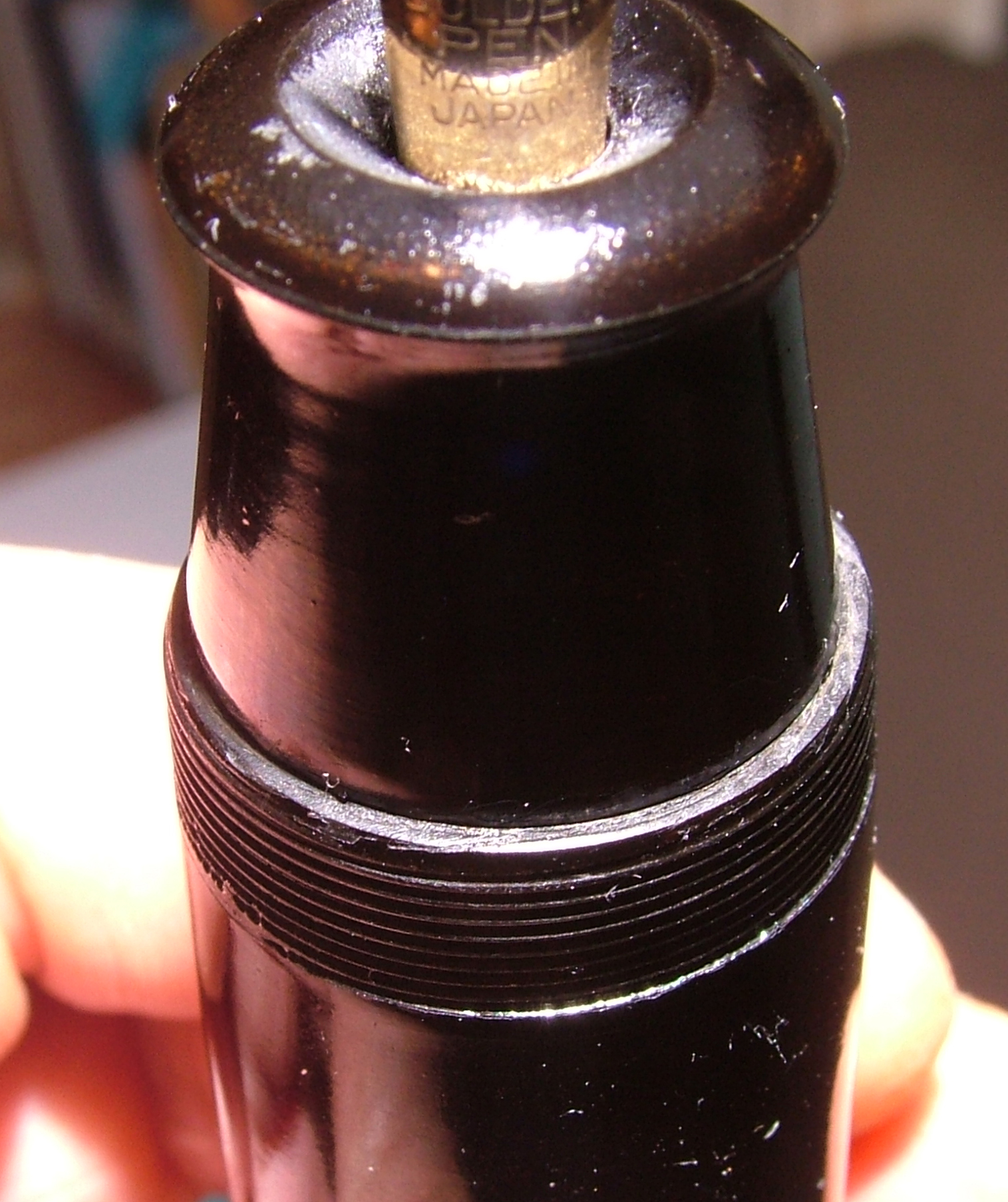

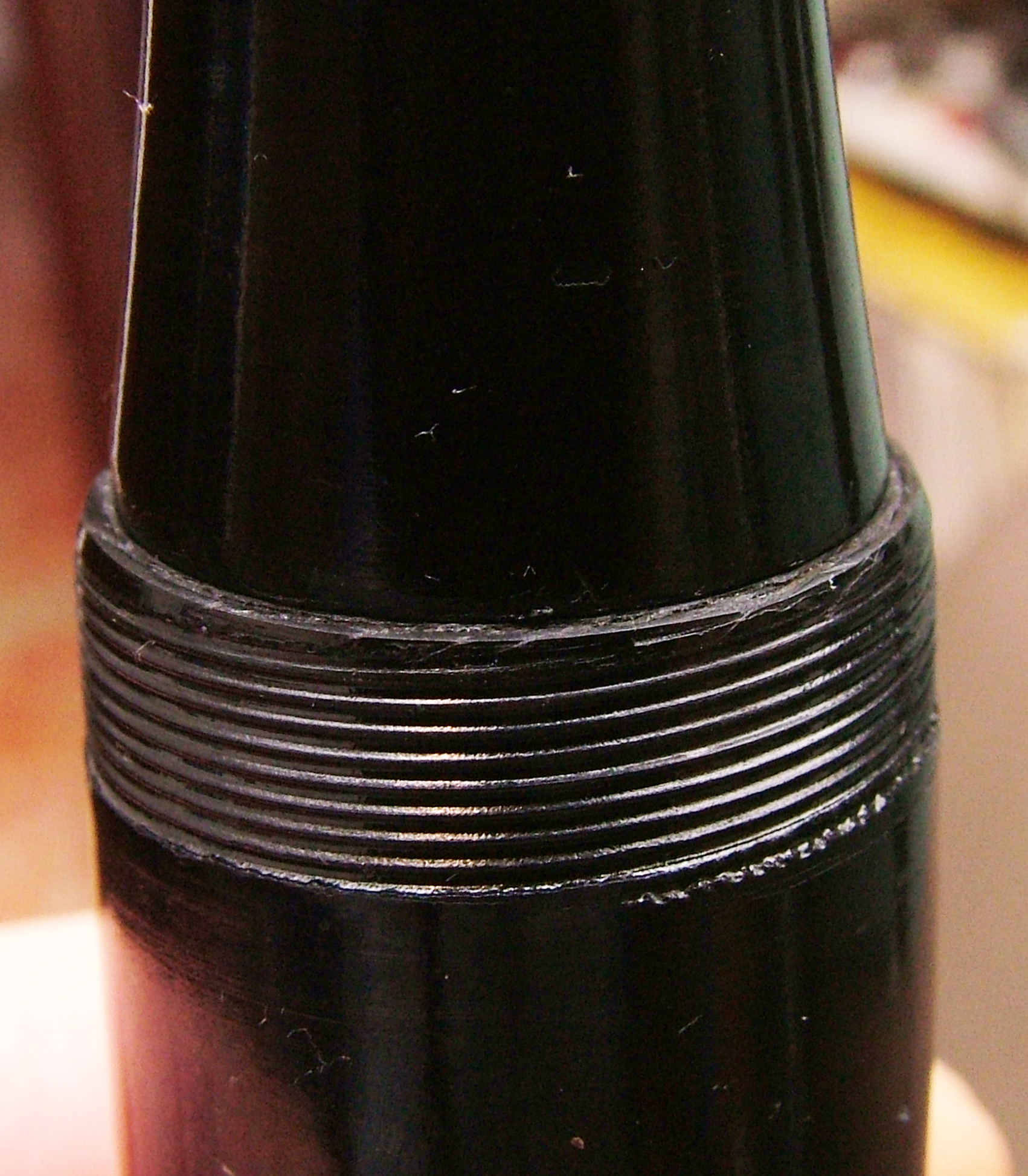

Vista della filettatura dove è statao asportato la lacca che chiudeva la sezione
Vista della filettatura dove è statao asportato la lacca che chiudeva la sezione
Vista della filettatura dove è statao asportato la lacca che chiudeva la sezione
Vista della filettatura dove è statao asportato la lacca che chiudeva la sezione
la sezione vista dall'alto
la sezione vista dall'alto

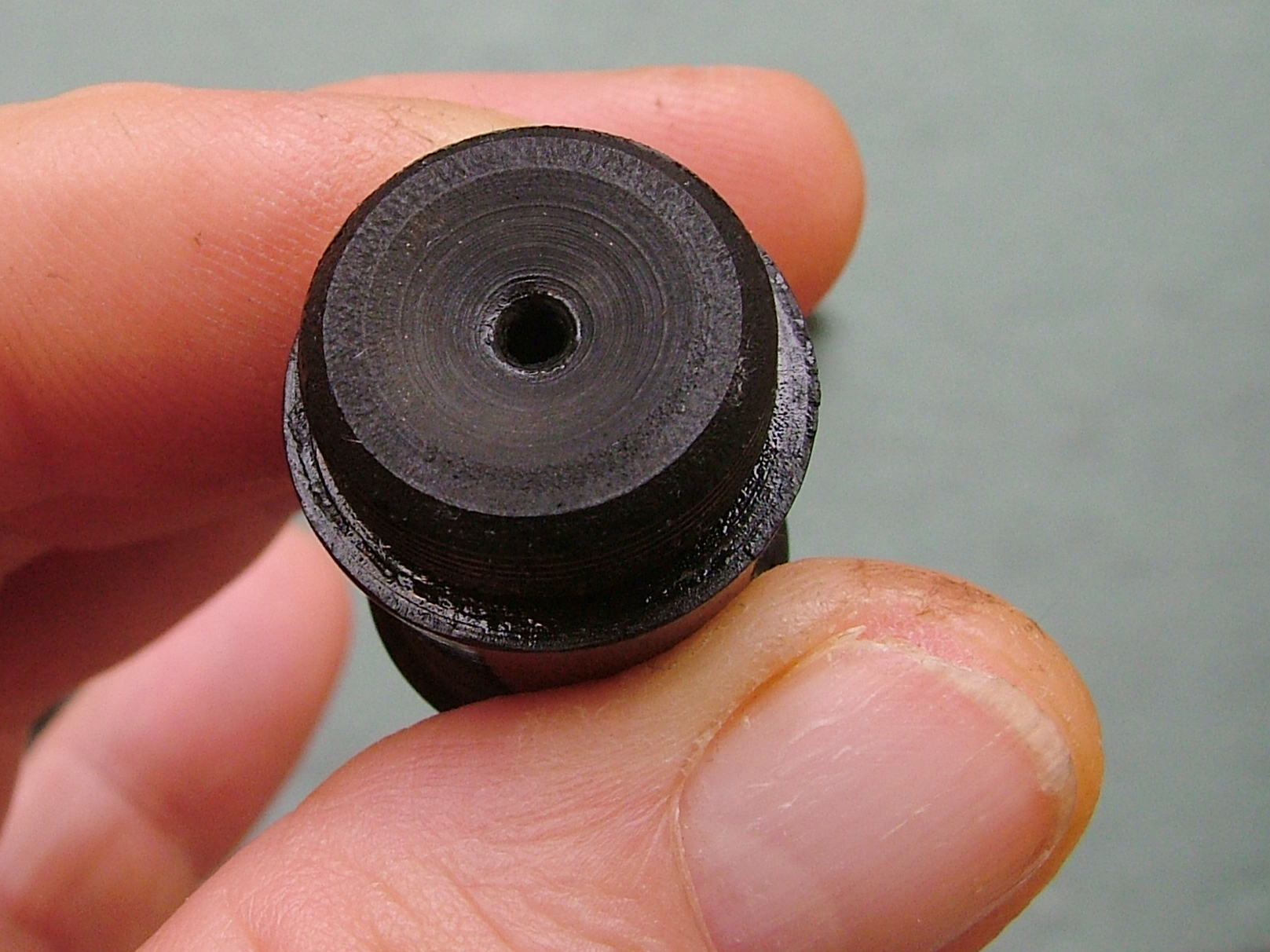

La parte parte posteriore della sezione
La parte parte posteriore della sezione

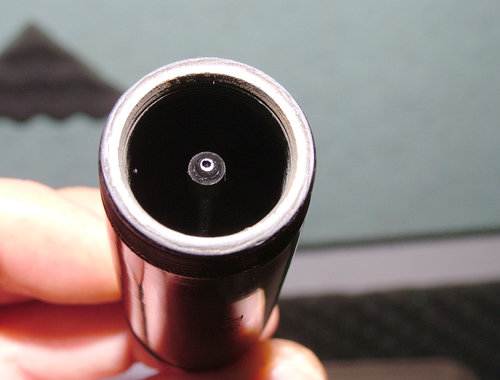

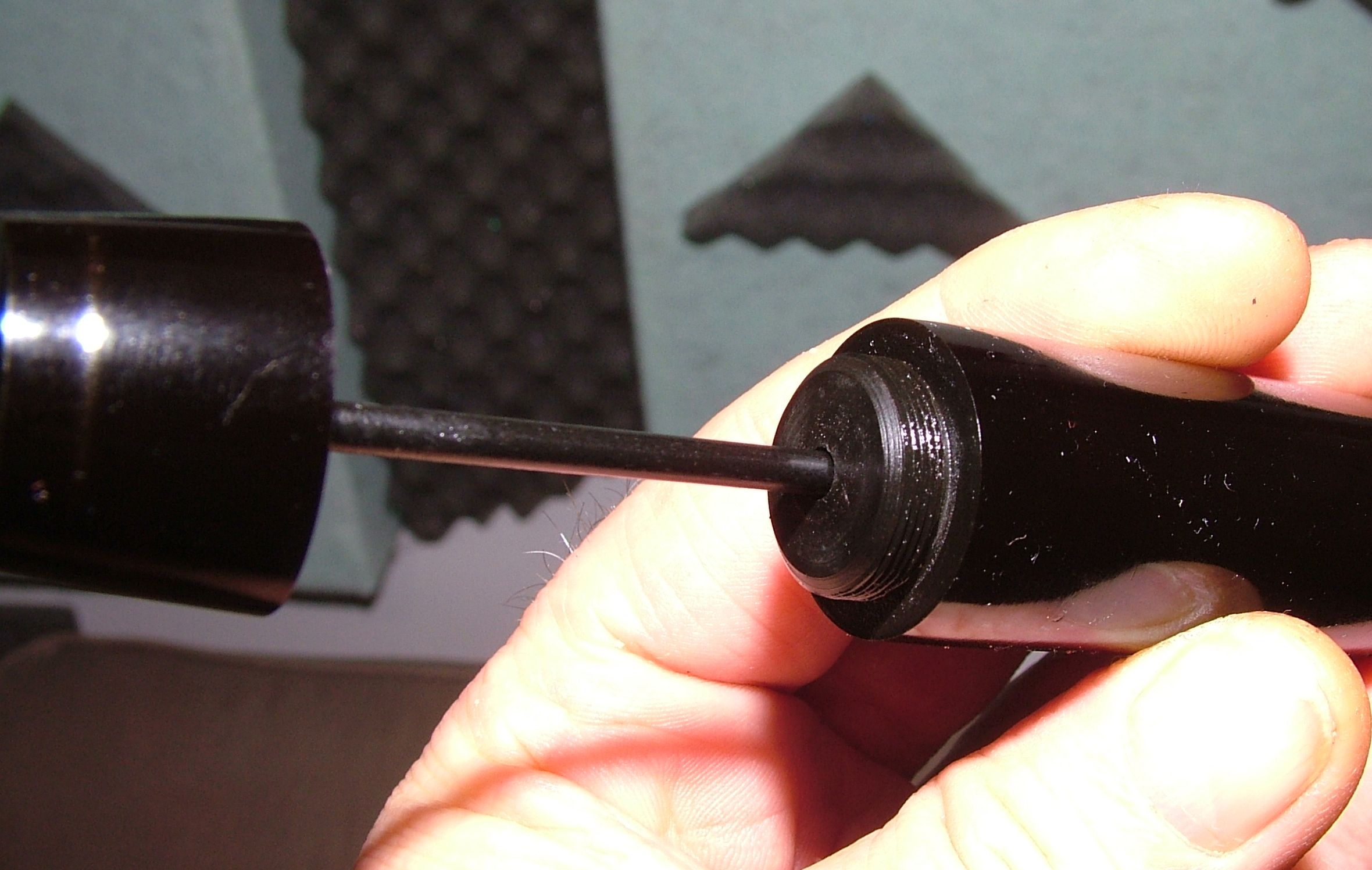

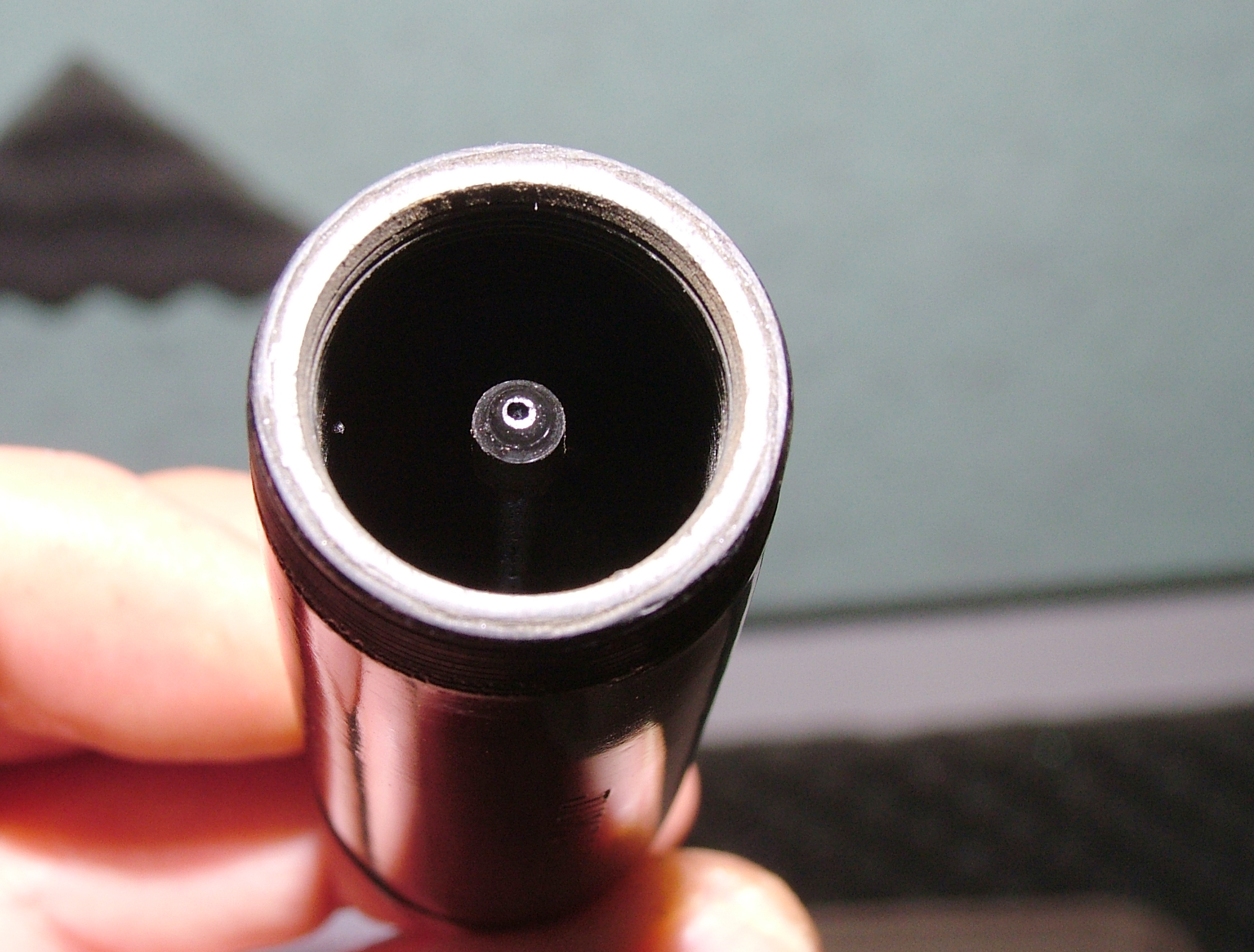

La sommità dell'asta col cilindro all' interno al fusto
La sommità dell'asta col cilindro all' interno al fusto

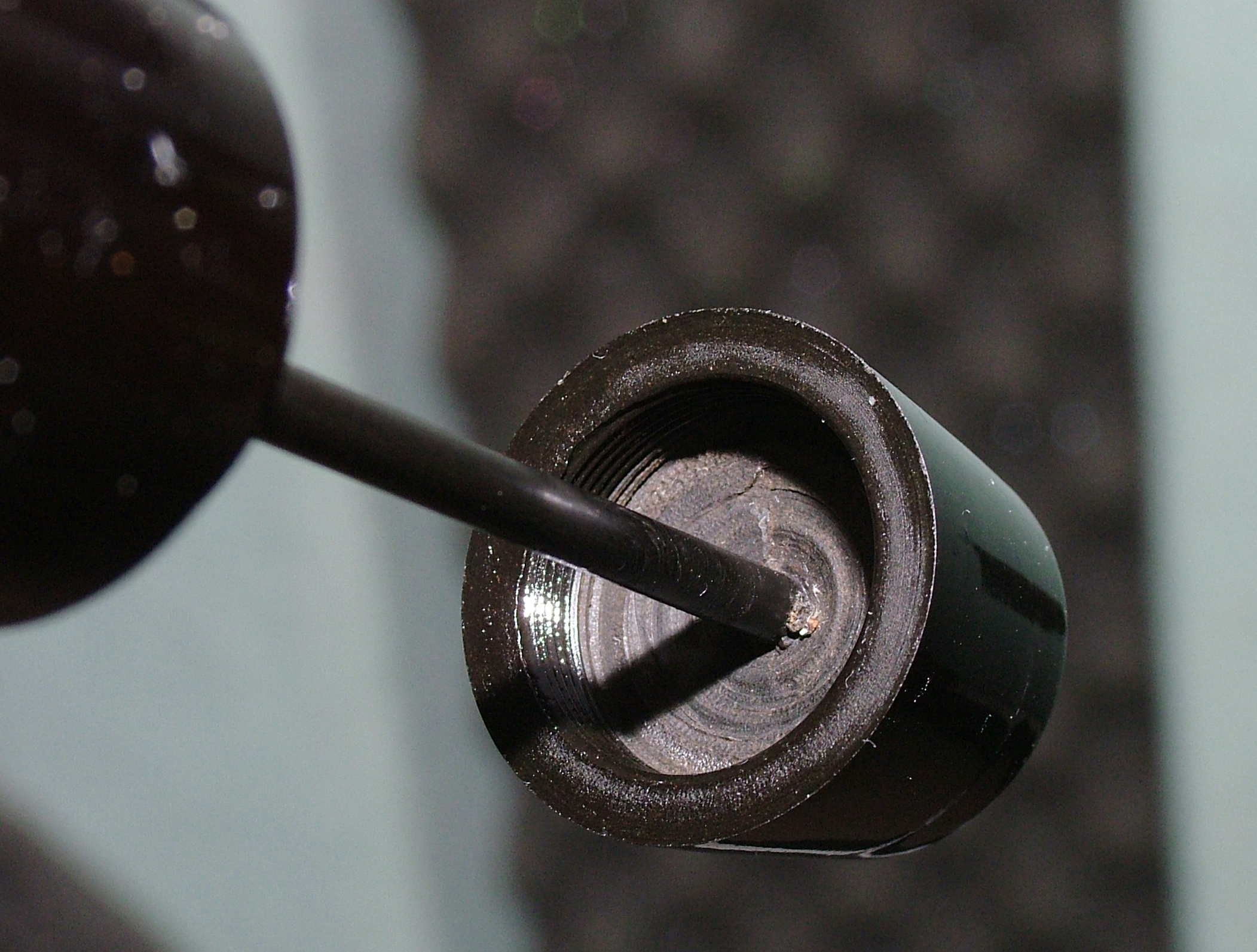

asta lato fondello
asta lato fondello
asta lato fusto
asta lato fusto
sezione lato pennino
sezione lato pennino
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Qualche altra foto
Allegati

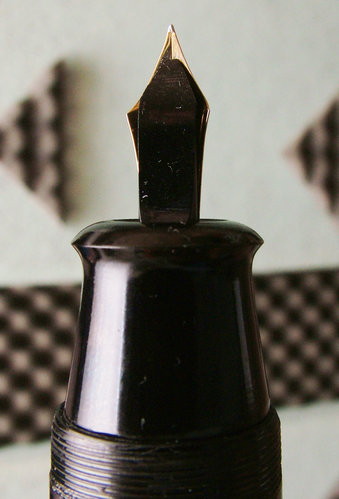

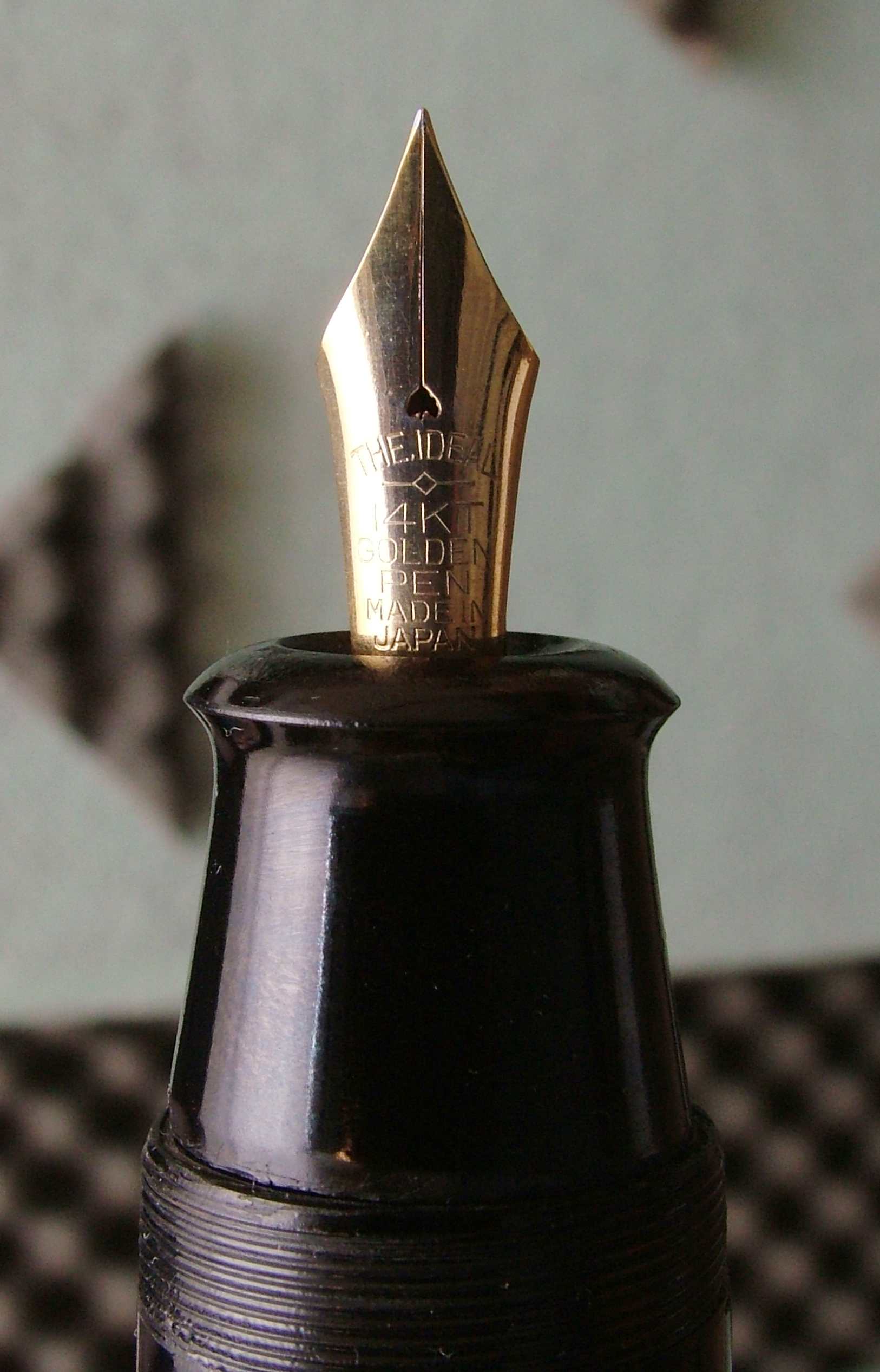

Pennino vista frontale
Pennino vista frontale

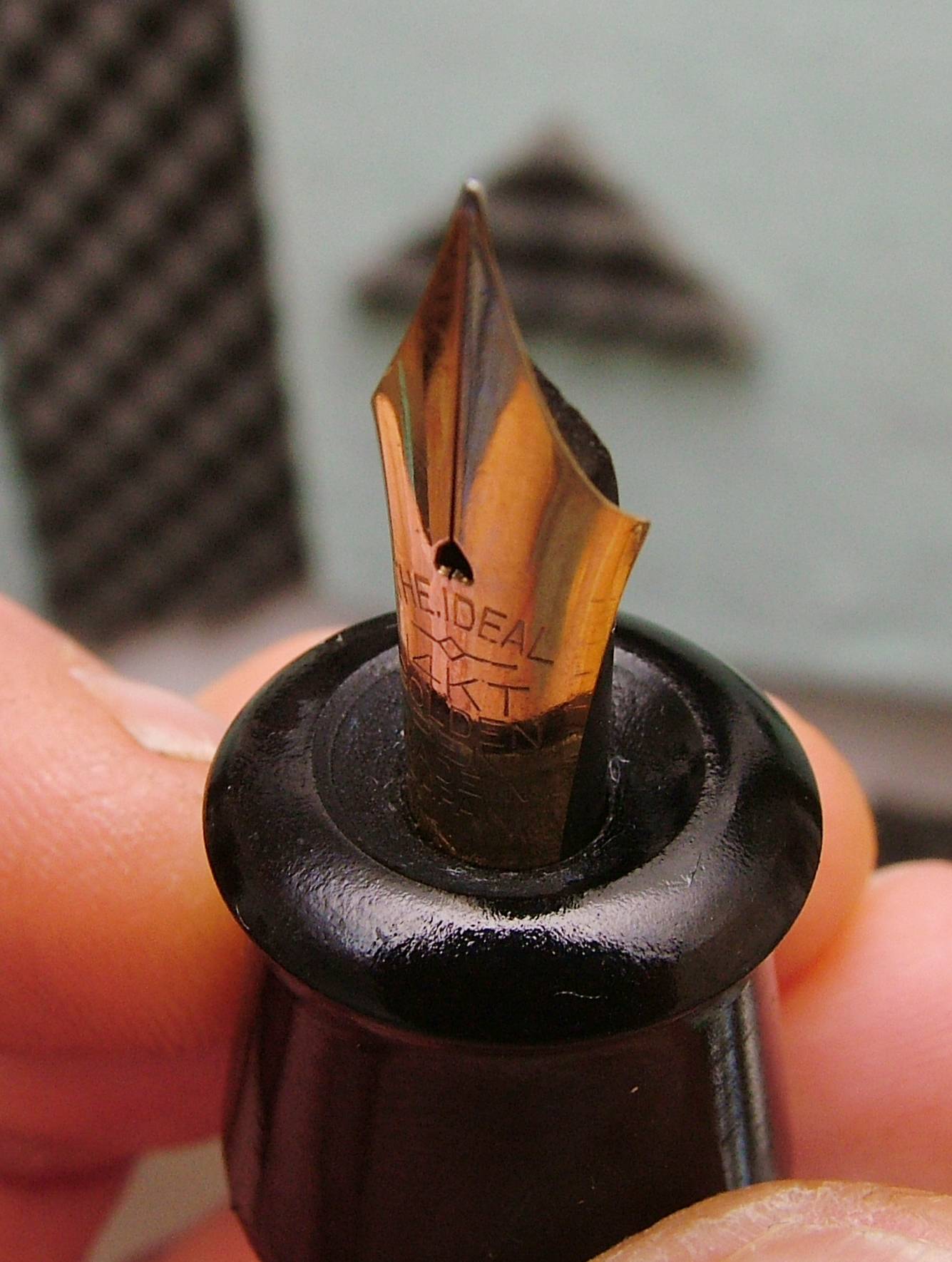

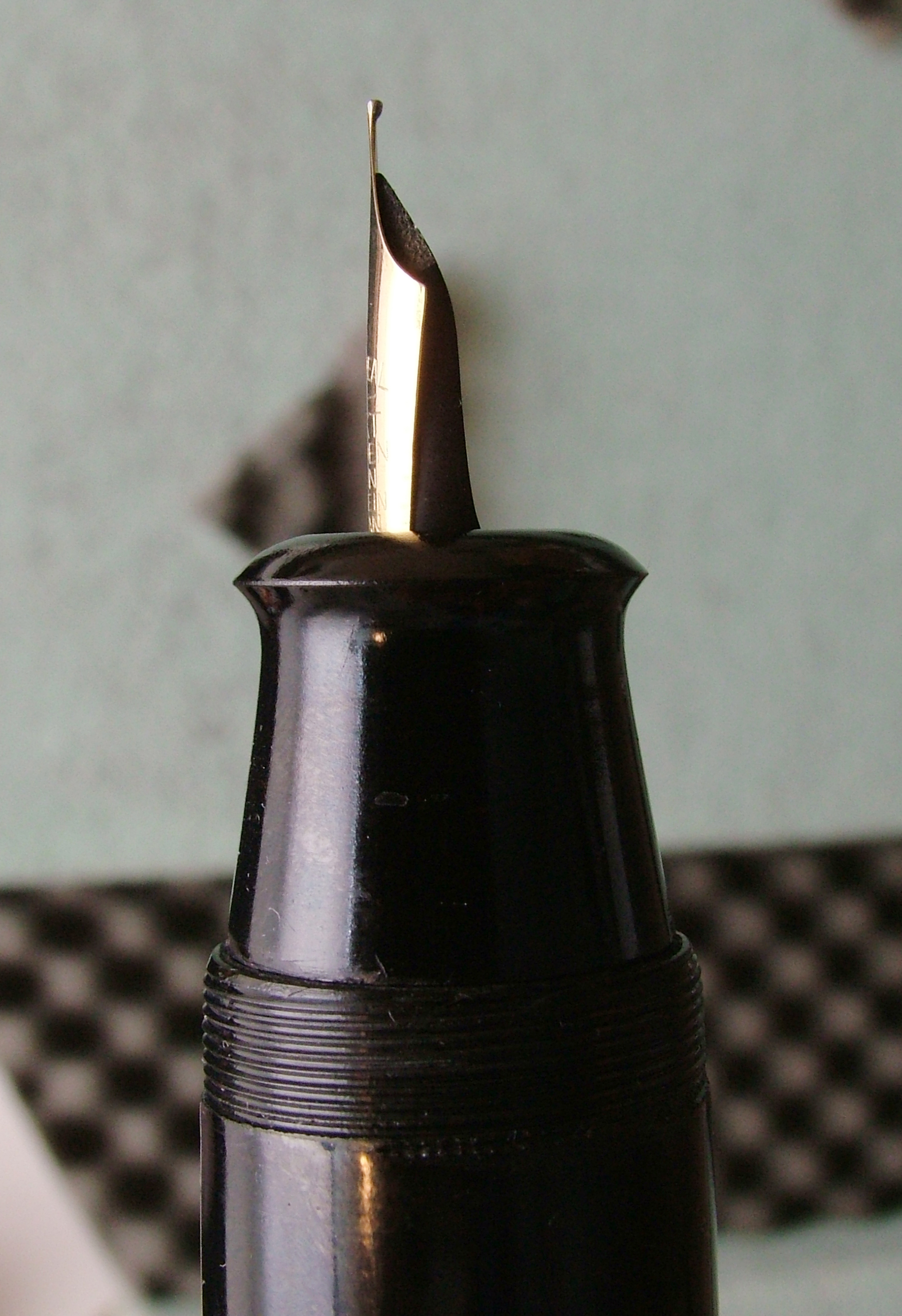

Pennino vista laterale
Pennino vista laterale
Pennino vista inferiore lato alimentatore
Pennino vista inferiore lato alimentatore

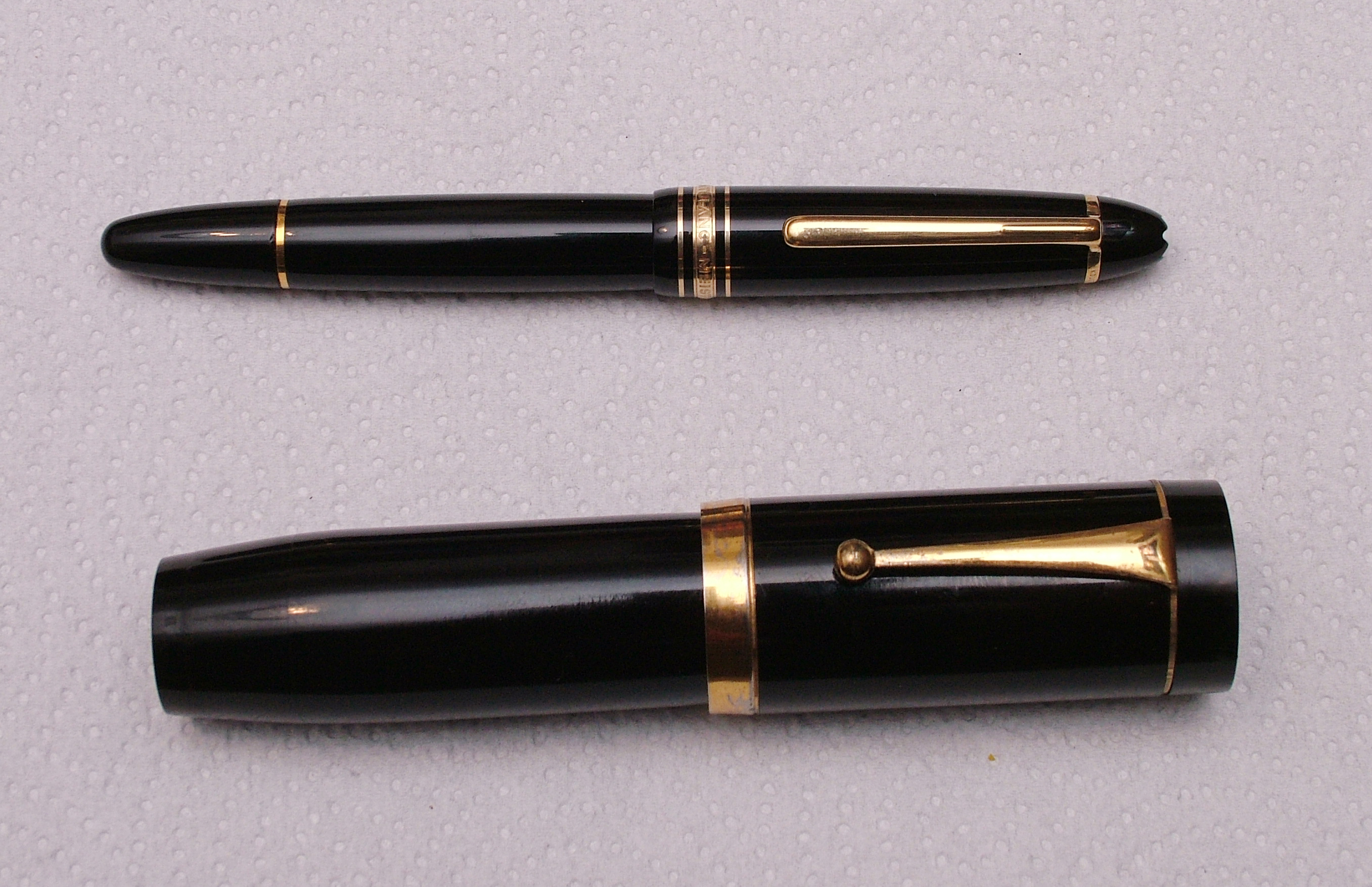

Confronto della Jumbo pen con la MontBlanc 146 con cappuccio
Confronto della Jumbo pen con la MontBlanc 146 con cappuccio

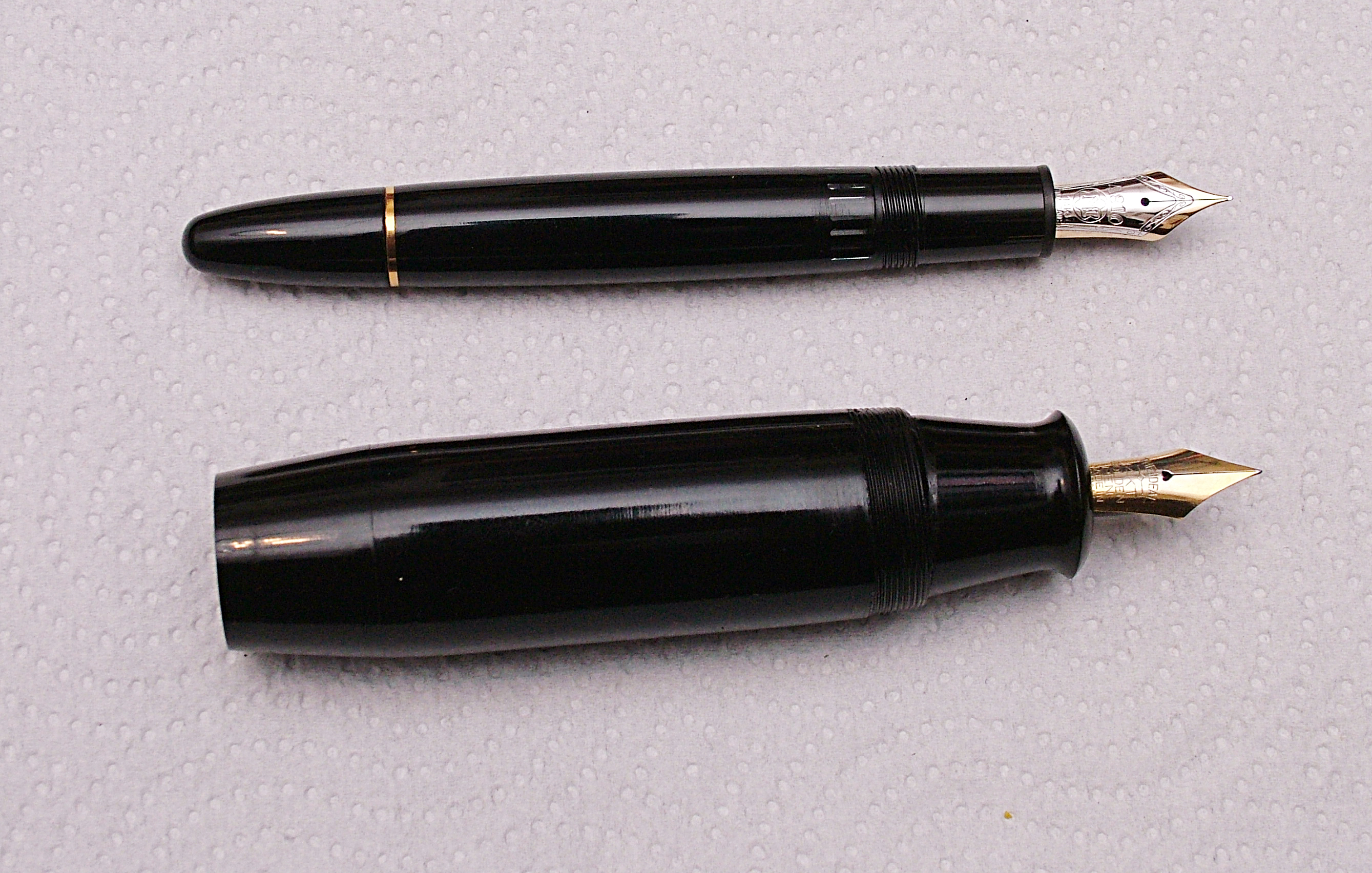

Confronto della Jumbo pen con la MontBlanc 146  senza cappuccio
Confronto della Jumbo pen con la MontBlanc 146 senza cappuccio
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Mi farebbe piacere che qualche amico del forum mi aiutasse a capire meglio il sistema di carica, potrei usare la carica col contagocce, ora che ho reso smontabile la sezione.
In effetti vorrei usare il sistema originale anche se non ho ancora capito bene come funziona, all'interno non c'è nessuna guarnizione da poter creare depressione, per poterla caricare come una penna a siringa rovesciata.
La penna non è stata mai aperta prima quindi è sicuro che all'interno c'è solo l'asta con quel piccolo cilindretto all'estremità superiore.
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
francoiacc
Stantuffo
Stantuffo
Messaggi: 2196
Iscritto il: martedì 19 dicembre 2017, 23:29
La mia penna preferita: OMAS Extra Paragon Arco Bronze
Il mio inchiostro preferito: P.W. Akkerman #5 Shocking Blue
Misura preferita del pennino: Medio
Località: Capitale del Regno delle Due Sicilie
Sesso:

Jumbo pen

Messaggio da francoiacc »

Massimo la butto lì: potrebbe effettivamente essere una penna con carica a contagocce, e lo stantuffo serve a comandare semplicemente una valvola di chiusura (shut off valve), cosa abbastanza tipica nelle giapponesi di un tempo, ma ancora usato su alcune penne moderne, vedi OPUS 88. :wave:
"E' sempre meglio vivere di rimorsi che di rimpianti"
Francesco
Immagine

Avatar utente
lucawm
Levetta
Levetta
Messaggi: 573
Iscritto il: sabato 17 marzo 2018, 19:49
La mia penna preferita: Waterman "Ideal" No.3
Il mio inchiostro preferito: Aurora Nero
Misura preferita del pennino: Fine
Località: Bari
Sesso:
Contatta:

Jumbo pen

Messaggio da lucawm »

https://youtu.be/pZYv4bz7AQc
Non so se può essere utile, qui viene mostrato qualcosa.
Luca

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

lucawm ha scritto:
martedì 28 maggio 2019, 7:49
https://youtu.be/pZYv4bz7AQc
Non so se può essere utile, qui viene mostrato qualcosa.
Luca
Grazie Luca, lo avevo già visto, ma la carica a contagocce non mi convince per i suddetti motivi.
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

francoiacc ha scritto:
martedì 28 maggio 2019, 7:24
Massimo la butto lì: potrebbe effettivamente essere una penna con carica a contagocce, e lo stantuffo serve a comandare semplicemente una valvola di chiusura (shut off valve), cosa abbastanza tipica nelle giapponesi di un tempo, ma ancora usato su alcune penne moderne, vedi OPUS 88. :wave:
Tutte le penne Jumbo escono con la sezione sigillata, non credo che per la carica si debba smontare il pennino.
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Per il momento l'ho caricata con acqua con una siringa per controllare la tenuta.
Questo è il modo piu' semplice per caricarla, quantità di carica incredibile oltre entrano oltre 10 ml di liquido, poi si vedrà
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
Bons
Pulsante di Fondo
Pulsante di Fondo
Messaggi: 299
Iscritto il: sabato 10 marzo 2018, 13:10
La mia penna preferita: Solo una? Impossibile...
Il mio inchiostro preferito: Solo uno? E tutti gli altri?
Località: Monti degli abeti rossi

Jumbo pen

Messaggio da Bons »

Bel lavoro di ricostruzione. :clap: Una pennona simpatica. :thumbup:

(Però, a me, fa un po' l'effetto lottatore-di-sumo-col-pisellino :angel: )
Angelo


We are such stuff
As dreams are made on; and our little life
Is rounded with a sleep.

William Shakespeare, The Tempest

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Bons ha scritto:
martedì 28 maggio 2019, 15:21
Bel lavoro di ricostruzione. :clap: Una pennona simpatica. :thumbup:

(Però, a me, fa un po' l'effetto lottatore-di-sumo-col-pisellino :angel: )
Hai ragione :lol: :lol:
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
zoniale
Crescent Filler
Crescent Filler
Messaggi: 1739
Iscritto il: domenica 16 ottobre 2016, 13:48
La mia penna preferita: Tutte, troppe, anni '40 - '60
Il mio inchiostro preferito: avatar by Ooti
Misura preferita del pennino: Medio
Località: Varese
Sesso:

Jumbo pen

Messaggio da zoniale »

maxpop 55 ha scritto:
martedì 28 maggio 2019, 10:25
lucawm ha scritto:
martedì 28 maggio 2019, 7:49
https://youtu.be/pZYv4bz7AQc
Non so se può essere utile, qui viene mostrato qualcosa.
Luca
Grazie Luca, lo avevo già visto, ma la carica a contagocce non mi convince per i suddetti motivi.
Massimo:
Ti segnalo che gli indizi convergono: https://www.youtube.com/watch?v=rx3Zi8dVHDE
E il fondello avvitabile è probabilmente come dicevano sopra per tappare la penna quando non si usa.
Non so dirti per la presunta sigillatura.
Forse le vendono con il pieno e prevedono che nessuno debba caricarle per alcuni anni :D .
Michele

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

Ragazzi per il momento l' ho caricata col contagocce o meglio con una siringa, ma secondo voi mi devo arrendere a trovare un altro modo di carica solo perchè col contagocce è più semplice?
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
maxpop 55
Tecnico
Tecnico
Messaggi: 12807
Iscritto il: venerdì 17 agosto 2012, 19:24
La mia penna preferita: perché una sola?
Il mio inchiostro preferito: Aurora BlacK
Misura preferita del pennino: Medio
FountainPen.it 500 Forum n.: 029
Fp.it ℵ: 016
Fp.it 霊気: 009
Fp.it Vera: 107
Località: Portici (NA)
Sesso:

Jumbo pen

Messaggio da maxpop 55 »

zoniale ha scritto:
martedì 28 maggio 2019, 19:45
maxpop 55 ha scritto:
martedì 28 maggio 2019, 10:25


Grazie Luca, lo avevo già visto, ma la carica a contagocce non mi convince per i suddetti motivi.
Massimo:
Ti segnalo che gli indizi convergono: https://www.youtube.com/watch?v=rx3Zi8dVHDE
E il fondello avvitabile è probabilmente come dicevano sopra per tappare la penna quando non si usa.
Non so dirti per la presunta sigillatura.
Forse le vendono con il pieno e prevedono che nessuno debba caricarle per alcuni anni :D .
Grazie Michele, quella è leggermente diversa, è ovale la mia è flat top, come quella , mostratami da luca anche se ambedue vengono caricate col contagocce.
Michele, mi arrendo?
Il valore di una stilografica non dipende dal costo, ma dal valore che noi le diamo.

Avatar utente
Pettirosso
Crescent Filler
Crescent Filler
Messaggi: 1397
Iscritto il: martedì 6 novembre 2012, 21:54
La mia penna preferita: Aurora, per tradizione
Il mio inchiostro preferito: Aurora blu
Misura preferita del pennino: Fine
Località: Traves (TO)
Sesso:

Jumbo pen

Messaggio da Pettirosso »

Max, mai arrendersi, quella è una giapponese, e una (o un) giapponese non si arrende mai! Piuttosto...
Leggi questo vecchio post dei nostri cugini d'oltremanica (in realtà l'autore scrive dall'Australia):
http://www.fountainpennetwork.com/forum ... jumbo-pen/
Conclusione: penna degli anni '30, nulla di particolare, eyedropper con cut on/off del flusso (tutte cose già dette negli interventi precedenti, come dire: ci eravamo arrivati anche noi).
Incongruenze che ho rilevato:
* Tu sei riuscito a farci stare circa 10 ml di inchiostro; l'australiano pensava che, date le dimensioni, ne potesse contenere 20/30 ml, ma, dopo averne caricati 5, si è accorto che il serbatorio era già quasi pieno;
* Secondo l'australiano per caricarla è sufficiente svitare la sezione, come su qualunque eyedropper; tu hai dovuto prima dissigillarla. Non penso siano versioni diverse, probabilmente qualche spiritosone, per garantire maggiormente la tenuta, aveva esagerato un po' con il sigillante.
Oppure è una raffinatissima tortura mentale tipicamente orientale: la sigillo e voglio vedere quanto tempo ci metterà un italiano a capire come si carica. :D

Rispondi

Torna a “Altri produttori Esteri”
